Shining 3D FreeScan Trio

اسکنر 3 بعدی شاینینگ تری دی Shining 3D FreeScan Trio

فناوری در زمینه تولید اسکنر های و پرینتر های 3 بعدی با سرعت بسیار زیادی در حال پیشرفت است , کمپانی Shining 3D نیز از جمله کمپانی های پیشرو در زمینه تولید اسکنر های 3 بعدی با دقت بسیار بالا است که محصولات آن در سراسر دنیا و در زمینه های گوناگونی مورد استفاده قرار گرفته است

یکی از ابزار های اسکن 3 بعدی که کمپانی شاینینگ تری دی تولید کرده است اسکنر 3 بعدی مترولوژی Shining 3D FreeScan Trio است که از دقت فوق العاده بالا و سرعت اسکن حیرت انگیزی برخوردار است , در ادامه این مطلب به شرح مشخصات و قابلیت های اسکنر 3 بعدی مترولوژی شاینینگ تری دی  FreeScan Trio خواهیم پرداخت

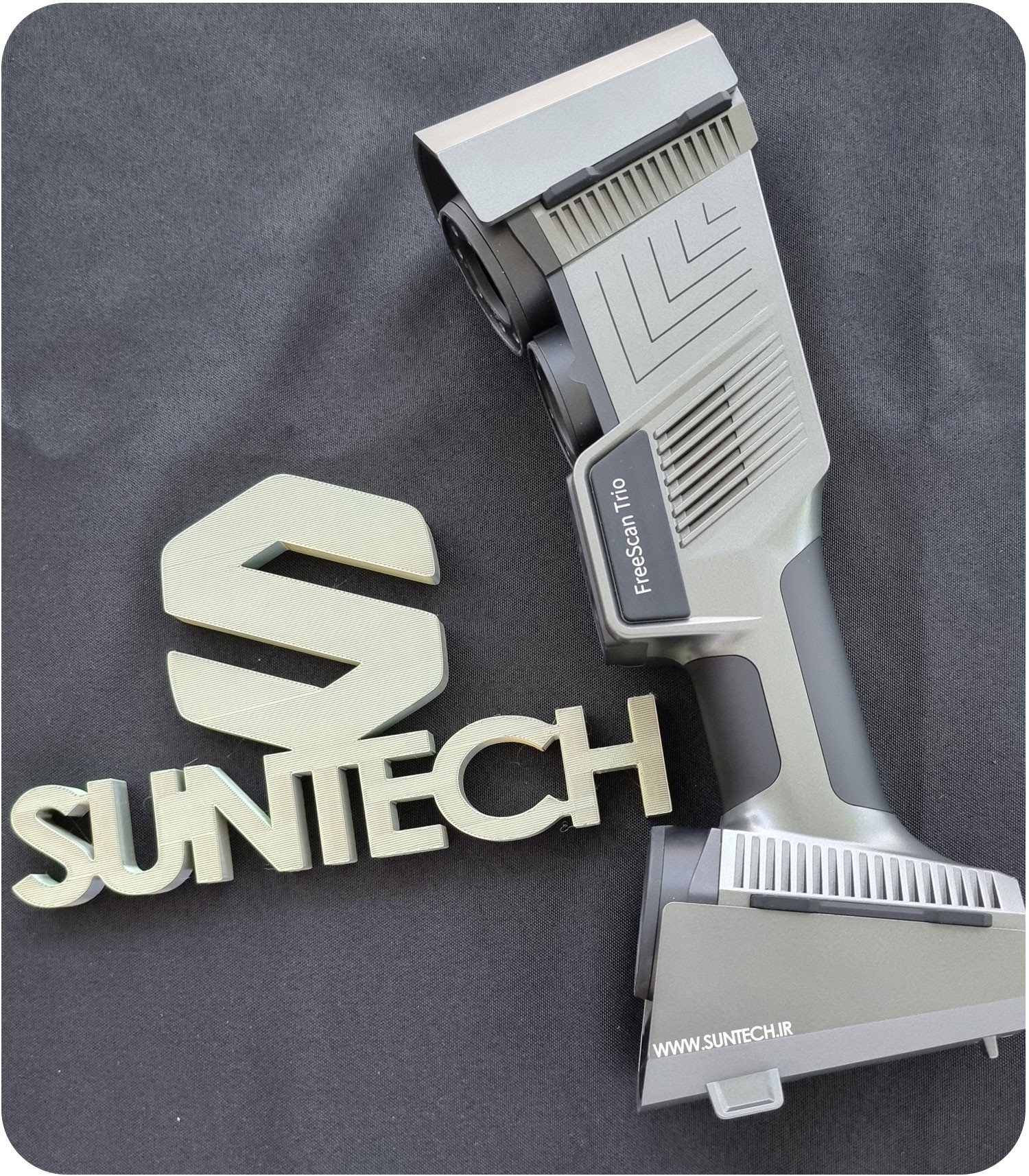

طراحی ظاهری اسکنر 3 بعدی شاینینگ تری دی Shining 3D FreeScan Trio

کمپانی Shining 3D برای این اسکنر 3 بعدی بدنه ایی از جنس پلی کربنات و فلز ساخته که علاوه بر افزایش مقاوم آن باعث کاهش وزن این اسکنر شده است

پرتاب کنندگان نور آبی , ساطع کننده های لیزر و همچنین دیتکتور ها و دوریین های بصری این اسکنر در بخش جلویی آن قرار داده شده است , گریپ اسکنر 3 بعدی Shining 3D FreeScan Trio از جنس سیلیکون تولید شده تا مانع از لغزش آن در دست شود

کابل های ارتباطی اسکنر Shining 3D FreeScan Trio با رایانه در بخش پشتی و قسمت پائینی اسکنر قرار گرفته است , در قسمت پشتی و بالایی نیز یه نشانگر وضعیت عملکرد نیز قرار داده شده تا هنگام کار کاربران بتوانند از وضعیت عملکرد اسکنر آگاه شوند

وزن این اسکنر حدود 985 گرم و ابعاد آن معادل 331x120x76 میلی‌متر میباشد

فناوری اسکن 3 بعدی هایبریدی Shining 3D FreeScan Trio

این اسکنر 3 بعدی دستی از فناوری اسکن هایبریدی که ترکیب اسکن لیزری و لایدار بلولایت است استفاده میکند این ترکیب منجر به افزایش چشمگیر سرعت عملکرد اسکنر و همچنین افزایش دقت آن میشود

با استفاده از حالت ترکیبی کاربران قادر به انجام اسکن 3 بعدی با دقت 0.01 میلی متر و سرعت  3,010,000 نقطه بر ثانیه خواهند بود , با توجه به این سرعت و دقت فوق العاده بالا از این اسکنر میتوان برای تهیه نمونه های 3 بعدی مترولوژی نیز استفاده کرد

در صورتی که قصد داشته باشید از این اسکنر 3 بعدی برای بازرسی , مهندسی معکوس و کنترل کیفی استفاده نمائید میتوانید از دفت 0.02 میلی متر

اسکن هایبریدی نیز به شما این امکان را میدهد تا هم بتوانید از سطوح منعکس کننده نور و هم از سطوح با رنگ های تیره بتوانید به آسانی اسکنی دقیق تهیه کنید

حالت اسکن فوتوگرامتری Shining 3D FreeScan Trio

در این حالت از این اسکنر میتوانید برای تصویر برداری فوتوگرامتی استفاده نمائید , در این وضعیت اسکنر شما با دقت 0.02mm+0.015mm/m اجسام مورد نظر شما را اسکن و ذخیره میکند , سپس از طریق نرم افزار و با استفاده از ابزاری که در اختیار شما قرار میدهد میتوانید تصاویر را دیتا گذاری کنید

پردازنده اسکنر 3 بعدی Shining 3D FreeScan Trio

به واسطه پردازده قدرتمند این اسکنر 3 بعدی شما میتوانید تا  3,010,000 نقطه سنجشی را در یک ثانیه مورد سنجش موقعیت و ثبت قرار دهدید همچنین به کمک این پردازنده قدرتمند است که میتوانید تصاویر بصری دریافت شده از دوربین های ویژن اسکنر را با سرعت 55 فریم بر ثانیه بر روی نقاط اسکن شده منطبق بسیازید

این اسکنر پرتابل قادر به تولید فایل با فرمت های نظیر 3MF, ASC, OBJ, P3, PLY, STL میباشد به این ترتیب میتوانید پروژه های اسکن شده را روی پلت فرم های مختلفی باز کنید

دقت اسکنر 3 بعدی دستی شاینینگ تری دی Shining 3D FreeScan Trio

اسکنر 3 بعدی Shining 3D FreeScan Trio قادر به سنجش و تشخص نقاط با دقت 0.01 میلی متر میباشد به این ترتیب میتوانید از این اسکنر 3 بعدی برای اسکن قطعات مکانیکی بسیار ظریف  نیز استفاده نمایید از این رو این محصول را تهیه اسکن های 3 بعدی مترولوژیک نیز گزینه ایده آلی محسوب میشود

اسکنر Shining 3D FreeScan Trio دارای 4 حالت اسکن مختلف من جمله اسکن Inferared , Multiple Lines Scan , Single Lines Scan و Fine Scan است که هر یک برای مقاصد مشخصی قابل استفاده است

به جز حالت مادون قرمز باقی مد ها از لایت سورس لیزری برای تهیه اسکن استفاده میکنند که دقت و سرعت بسیار بالایی دارد , Shining 3D FreeScan Trio در حالت های مختلف از الگو ها و تعداد لاین های مختلفی از پروتو لیزر برای الگو برداری سطح استفاده میکند

• حالت Marker Free  از 98 خط پرتو لیزر

• حالت FOV از 26 خط موازی پرتو لیزر

• حالت پر جزئیات با 7 خط لیزر

• حالت تک پرتو لیزر برای تهیه اسکن از حفره ها

در حالت اسکن Multiple Lines Scan اسکنر از فاصله 300 میلی متری و در حالت Fine Scan اسکنر  از فاصله 200 میلی متری میسر میباشد قابل استفاده خواهد بود حداکثر مساحت قابل پوشش با حداقل فاصله قابل استفاده برای اسکن معادل 600×550 میلی متر خواهد بود

13 پرتو لیزر در هم تنیده برای تهیه اسکن سریع از اجسام با حجم های بزرگ, 5 پرتو لیزر موازی برای تهیه اسکنر های دقیق تر و همچنین استفاده از پرتور لیزر تک لاین برای اسکن بسیار دقیق و همچنین تهیه اسکن از حفره ها مورد استفاده قرار میگیرد

زاویه دید اسکنر 3 بعدی شاینینگ تری دی Shining3D FreeScan Trio

این اسکنر به شما زاویه دید معادل 650X580 میلی متر را از فاصله 300 میلی متری اجسام میدهد , این زاویه دید با توجه به این فاصله از اجسام بیانگر دید گسترده این اسکنر 3 بعدی با دقت است , به این ترتیب و با توجه به پارمتر های یاد شده این اسکنر 3 بعدی برای تهیه نمونه های 3 بعدی مترولوژی با ابعاد بسیار بزرگ نیز میتوانید استفاده نمایید

برای استفاده از اسکنر 3 بعدی Shining 3D FreeScan Trio نیاز به رایانه ایی با حداقل مشخصات زیر خواهید داشت :

- Intel Core i7-11th Gen or higher processor, or AMD Ryzen

- NVIDIA GTX/RTX series cards, higher or equal to GeForce RTX 3060

- Video memory: ≥6G; Processor: I7-10700; Memory: ≥64GB

- 32GB RAM or Higher

- USB 3.0 connection
