Creaform HandySCAN 3 EVO Elite

معرفی اسکنر سه‌بعدی HandySCAN 3D | EVO Series

اسکنر سه‌بعدی پرتابل Creaform HandySCAN 3D | EVO Series یکی از پیشرفته‌ترین ابزارهای مترو‌لوجی قابل‌حمل در جهان است که برای اسکن قطعات صنعتی، قالب‌ها، تجهیزات مکانیکی و سازه‌های پیچیده با دقتی تا 0.015 mm طراحی شده است. این دستگاه با ترکیب فناوری لیزر آبی، پردازش سریع داده‌ها، و پشتیبانی از واقعیت افزوده (AR)، تجربه‌ای بی‌نظیر برای کاربران حرفه‌ای در زمینه کنترل کیفیت، مهندسی معکوس و طراحی صنعتی فراهم می‌کند. سری EVO با هدف ارتقاء عملکرد و سادگی کار طراحی شده است تا حتی در محیط‌های غیرآزمایشگاهی نیز دقت مترو‌لوجی در دسترس باشد.

طراحی صنعتی فشرده و سبک برای کاربردهای پرتابل

طراحی بدنه EVO حاصل مهندسی دقیق Creaform است که بین سبکی، مقاومت و ارگونومی تعادل کامل ایجاد کرده است. وزن تنها 1.04 kg و ابعاد 86×121×285 mm اجازه می‌دهد دستگاه را به‌راحتی در هر مکان استفاده کرد؛ از کارخانه‌ها تا سایت‌های بازرسی در فضای باز. بدنه مقاوم با گواهی IP50 در برابر گردوغبار محافظت می‌شود و در محدوده دمای 5°C تا 40°C عملکرد کاملاً پایدار دارد. توزیع وزن متعادل و طراحی دستگیره ارگونومیک امکان کار طولانی بدون خستگی را فراهم می‌سازد. این ویژگی‌ها HandySCAN EVO را به یکی از قابل‌اعتمادترین ابزارهای پرتابل مترو‌لوجی در صنعت تبدیل کرده است.

نمایشگر داخلی برای کنترل بلادرنگ و هدایت کاربر

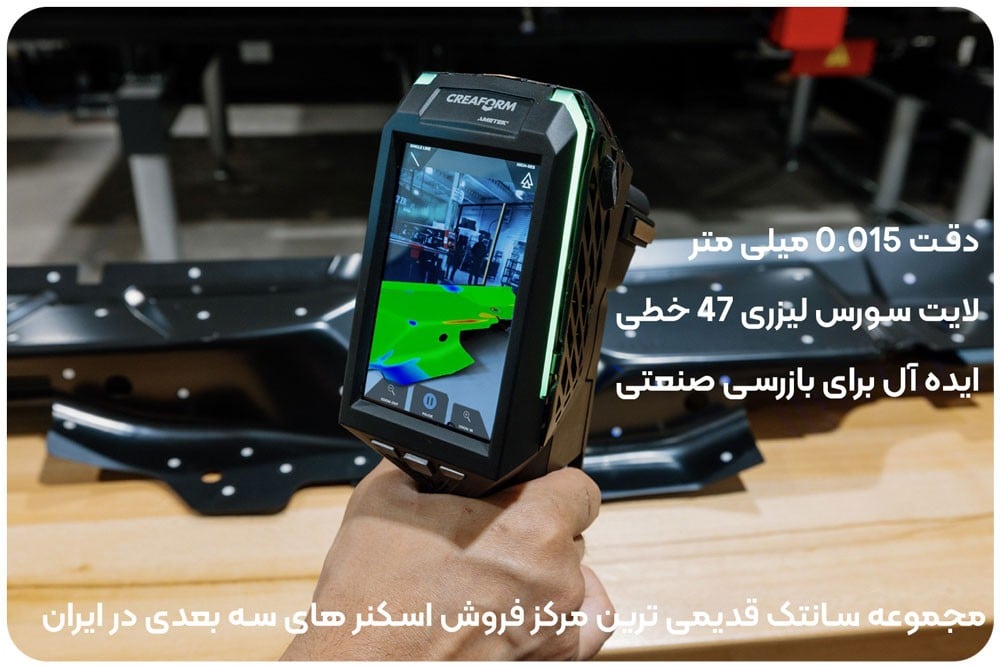

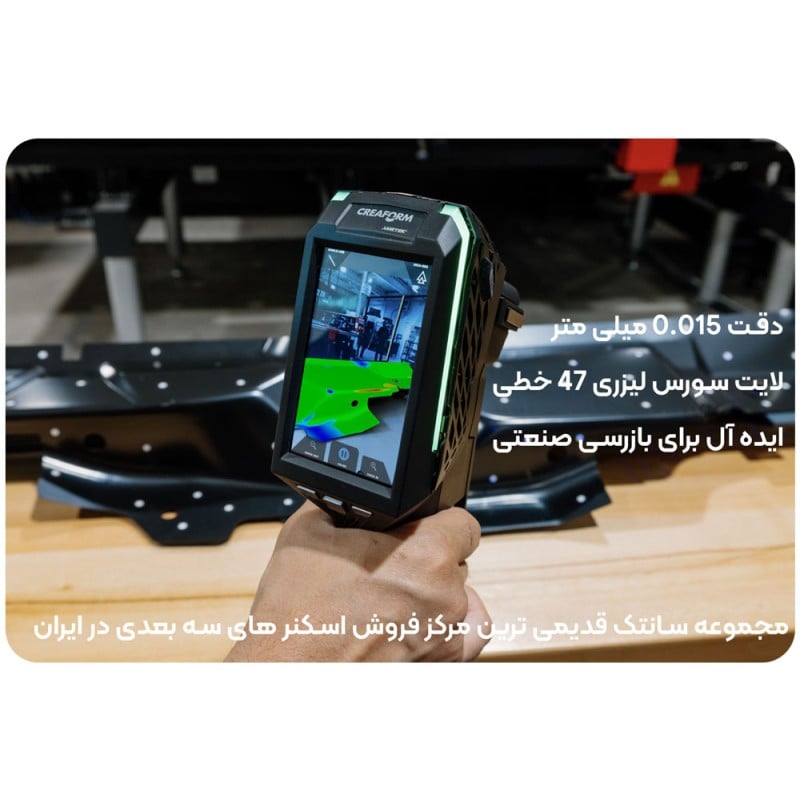

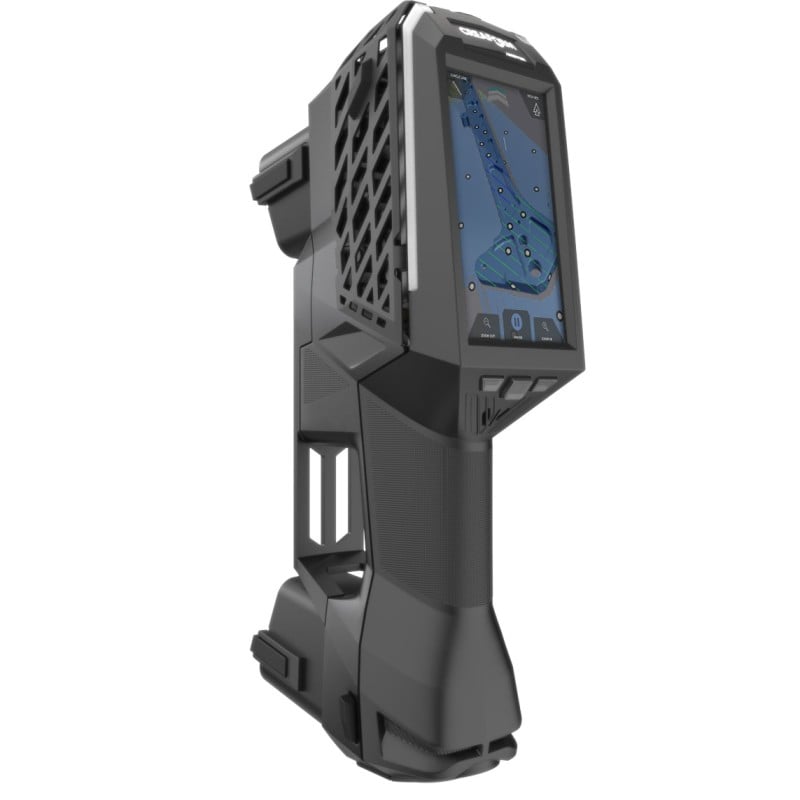

وجود نمایشگر لمسی 4.3 اینچی روی بدنه دستگاه باعث می‌شود اپراتور بتواند داده‌های اسکن را به‌صورت لحظه‌ای مشاهده کند. این قابلیت برای پروژه‌هایی که به نظارت دقیق در حین کار نیاز دارند بسیار حیاتی است. EVO به‌صورت هوشمند فاصله بهینه از قطعه، نواحی پوشش داده‌نشده و وضعیت لیزرها را نمایش می‌دهد. کاربر بدون نیاز به لپ‌تاپ یا مانیتور خارجی، تمام پارامترهای عملکردی را مستقیماً روی صفحه تنظیم می‌کند. این سطح از کنترل بلادرنگ موجب افزایش بهره‌وری و کاهش خطای انسانی در محیط‌های کاری پرتنش می‌شود.

فناوری واقعیت افزوده و نمایش مش در لحظه

EVO از فناوری پیشرفته Augmented Reality (AR) برای تولید و نمایش مش سه‌بعدی همزمان با فرآیند اسکن استفاده می‌کند. این قابلیت باعث می‌شود کاربر در همان لحظه، سطح مدل‌سازی‌شده را با جسم واقعی مقایسه کند و در صورت نیاز، وضوح یا چگالی نقاط را در ناحیه خاصی افزایش دهد. همچنین، دستگاه از طریق نقشه‌های رنگی (Color Maps) اختلاف سطح قطعه را نسبت به مدل CAD نمایش می‌دهد تا کنترل کیفی دقیق‌تر انجام شود. این ویژگی در صنایع هوافضا، خودروسازی و قالب‌سازی که نیازمند دقت میکرونی هستند، ارزش فوق‌العاده‌ای دارد.

دقت مترو‌لوجی و قابلیت اطمینان بالا

دقت اندازه‌گیری EVO تا 0.015 mm و دقت حجمی آن 0.020 mm + 0.015 mm/m است، که در کلاس ابزارهای پرتابل، بی‌رقیب محسوب می‌شود. خطای فرم در اندازه‌گیری کره 0.030 mm و در سطوح تخت 0.050 mm است که طبق استاندارد ISO 10360 آزمایش و تأیید شده است. این سطح از دقت باعث می‌شود EVO نه‌تنها در اسکن قطعات کوچک و دقیق بلکه در پروژه‌های بزرگ صنعتی نیز قابل اعتماد باشد. سیستم کالیبراسیون خودکار نیز تضمین می‌کند که نتایج اندازه‌گیری در طول زمان دچار انحراف نشود.

نور لیزر آبی و سیستم اندازه‌گیری فوق‌سریع

این اسکنر از 46 خط لیزر آبی به‌علاوه یک لیزر اشاره‌گر برای پوشش کامل سطح استفاده می‌کند. سرعت اندازه‌گیری آن به 2,800,000 نقطه در ثانیه می‌رسد، که امکان اسکن سریع قطعات پیچیده را بدون از دست دادن جزئیات فراهم می‌کند. فناوری لیزر آبی موجب می‌شود عملکرد دستگاه حتی روی سطوح تیره یا براق نیز دقیق باقی بماند. در نتیجه، EVO برای اسکن فلزات، پلاستیک‌های صیقلی، قطعات رنگ‌شده و مواد ترکیبی ایده‌آل است.

قابلیت‌های خودکار و پردازش هوشمند داده‌ها

EVO با سیستم Auto Alignment & Cleanup، داده‌های اسکن را به‌صورت خودکار تراز، هم‌پوشانی و پاک‌سازی می‌کند. این سیستم مبتنی بر CAD است و با شناسایی مدل سه‌بعدی مرجع، نواحی اضافی را حذف می‌کند. کاربر دیگر نیازی به انجام ویرایش‌های وقت‌گیر پس از اسکن ندارد. ترکیب این قابلیت با دوربین داخلی و نرم‌افزار قدرتمند VXelements تجربه‌ای کاملاً روان و دقیق برای مهندسان فراهم می‌کند.

دوربین 12 مگاپیکسلی داخلی و مستندسازی خودکار

دستگاه HandySCAN EVO مجهز به دوربین 12 MP است که با فناوری AR یکپارچه شده و تصاویر را به‌صورت خودکار در موقعیت صحیح ثبت می‌کند. این تصاویر در گزارش‌های فنی و مستندسازی پروژه‌ها ادغام می‌شوند و کاربران می‌توانند مدارک بازرسی و کنترل کیفیت را مستقیماً از خروجی اسکن استخراج کنند. این قابلیت برای صنایع هوافضا، قالب‌سازی و تولید قطعات حساس که نیازمند مستندات تصویری هستند، ارزش زیادی دارد.

محدوده کاری گسترده و سازگاری با قطعات بزرگ

EVO قادر است قطعاتی در محدوده 0.05 تا 4 متر را با دقت کامل اسکن کند. فاصله کاری آن از 200 تا 750 mm و عمق میدان دید 550 mm است. این گستره وسیع، دستگاه را برای کاربردهای مختلف از قطعات ظریف مکانیکی تا سازه‌های صنعتی بزرگ مناسب می‌سازد. کاربر می‌تواند بدون نیاز به تنظیم مجدد، در همان جلسه اسکن چند بخش از یک قطعه بزرگ را ثبت کند.

سازگاری با نرم‌افزارهای حرفه‌ای CAD و Metrology

یکی از مزایای مهم EVO، پشتیبانی از طیف وسیعی از نرم‌افزارهای تخصصی است. این اسکنر با Geomagic Solutions، PolyWorks، CATIA V5، SOLIDWORKS، Creo، NX، Inventor، PowerINSPECT، Metrolog X4، Spatial Analyzer و دیگر نرم‌افزارهای صنعتی سازگار است. خروجی داده‌ها در فرمت‌های .stl، .obj، .ply، .3mf، .fbx، .x3d و سایر فرمت‌های CAD قابل ذخیره‌سازی است که انتقال فایل به محیط طراحی یا بازرسی را بسیار آسان می‌سازد.

عملکرد بی‌سیم و اتصال سریع

سری EVO از فناوری Wireless Connectivity بهره‌مند است که انتقال داده‌ها را سریع‌تر و بدون نیاز به کابل‌کشی ممکن می‌سازد. برای استفاده‌های سنگین‌تر نیز اتصال USB 3.0 در نظر گرفته شده تا حجم بالای داده‌ها با سرعت بالا منتقل شوند. این انعطاف در ارتباط، EVO را به گزینه‌ای مناسب برای تیم‌های میدانی و خطوط تولید متحرک تبدیل کرده است.

سیستم خنک‌سازی و پایداری طولانی‌مدت

در طراحی EVO، خنک‌سازی مؤثر برای حفظ دقت اپتیکی در شرایط کاری طولانی اهمیت ویژه‌ای داشته است. سیستم تهویه داخلی دستگاه حرارت تولیدی لیزرها و پردازنده را کنترل می‌کند و از تغییرات دمایی که می‌تواند دقت اندازه‌گیری را کاهش دهد، جلوگیری می‌نماید. این موضوع تضمین می‌کند که دستگاه حتی پس از ساعت‌ها استفاده، همچنان در دقت اولیه خود باقی بماند.

گواهی‌ها و انطباق با استانداردهای جهانی

EVO با استانداردهای بین‌المللی EC Compliance، Low Voltage Directive و Electromagnetic Compatibility Directive سازگار است و مطابق با دستورالعمل‌های WEEE تولید شده است. تمامی تست‌های پذیرش براساس استاندارد ISO 10360 انجام گرفته تا تضمین شود دستگاه با معیارهای دقیق مترو‌لوجی مطابقت دارد. این سطح از انطباق، EVO را به گزینه‌ای ایده‌آل برای شرکت‌هایی تبدیل کرده که نیاز به گواهی رسمی بازرسی دارند.

کارایی در صنایع مختلف و کاربردهای تخصصی

HandySCAN EVO برای کاربردهای گسترده‌ای طراحی شده است: از صنایع خودروسازی و هوافضا تا تولید قالب، پزشکی، انرژی و مهندسی معکوس. این دستگاه به‌ویژه برای پروژه‌هایی که نیاز به ثبت سریع و دقیق داده‌ها دارند بسیار کارآمد است. کاربر می‌تواند قطعات بزرگ را بدون نیاز به ثابت‌سازی روی میز، در محل واقعی اندازه‌گیری کند که این امر زمان بازرسی را به‌شدت کاهش می‌دهد.

نتیجه‌گیری و مزیت رقابتی EVO

در مجموع، Creaform HandySCAN 3D | EVO Series ترکیبی از دقت مترو‌لوجی، فناوری واقعیت افزوده، طراحی پرتابل و نرم‌افزار هوشمند است که اسکن سه‌بعدی را به سطحی کاملاً جدید ارتقاء داده است. با نمایشگر داخلی، سیستم بی‌سیم، دوربین 12 MP، و سازگاری گسترده با نرم‌افزارهای CAD، این دستگاه ابزار نهایی برای هر مهندس، طراح یا بازرس صنعتی محسوب می‌شود.
