اسکنر سه‌بعدی صنعتی Revopoint Trackit SR

اسکن بی‌سیم، بدون مارکر و فوق‌دقیق

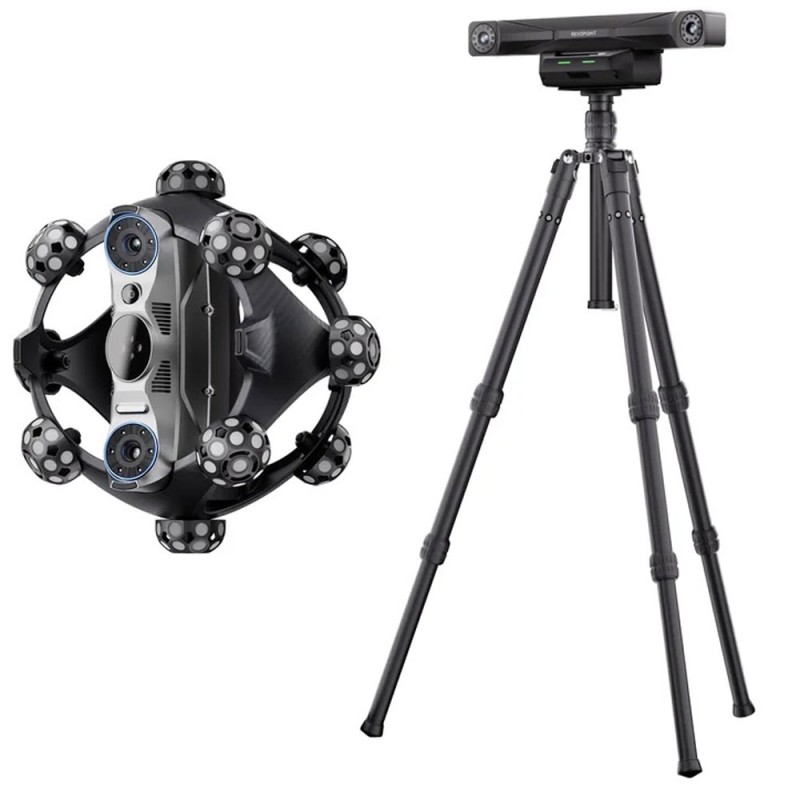

اسکنر سه‌بعدی Revopoint Trackit SR یک سیستم پیشرفته اسکن اپتیکال ترکینگ برای اندازه‌گیری دقیق قطعات، مهندسی معکوس، کنترل کیفیت، بازرسی ابعادی و تولید مدل‌های سه‌بعدی حرفه‌ای است. این دستگاه با شعار «بدون کابل، بدون مارکر و بدون محدودیت» طراحی شده و بسیاری از مشکلات رایج اسکنرهای سه‌بعدی صنعتی سنتی را برطرف می‌کند. اتصال بی‌سیم، سیستم ردیابی اپتیکال، سه حالت اسکن با لیزر آبی و دقت اندازه‌گیری بالا باعث شده‌اند Trackit SR برای استفاده در آزمایشگاه‌های اندازه‌گیری، خطوط تولید، کارگاه‌های صنعتی و پروژه‌های میدانی انتخابی حرفه‌ای باشد. این اسکنر می‌تواند قطعاتی با ابعاد پیشنهادی از تنها 0.01 متر تا 4 متر را دیجیتالی کند و به همین دلیل برای اسکن قطعات کوچک، تجهیزات صنعتی متوسط و حتی خودرو یا سازه‌های بزرگ مناسب است.

نسل جدید اسکنر سه‌بعدی اپتیکال ترکینگ

در سیستم‌های اسکن سه‌بعدی اپتیکال ترکینگ، یک واحد ردیاب موقعیت دقیق اسکنر دستی را در فضای سه‌بعدی دنبال می‌کند. این روش به Trackit SR اجازه می‌دهد بدون نیاز به چسباندن تعداد زیادی مارکر روی سطح قطعه، موقعیت اسکنر و داده‌های ثبت‌شده را به‌صورت لحظه‌ای تشخیص دهد. حذف مرحله نصب و جدا کردن مارکرها می‌تواند زمان آماده‌سازی پروژه را به شکل محسوسی کاهش دهد، به‌خصوص زمانی که قرار است قطعات بزرگ، بدنه خودرو، قالب‌های صنعتی یا تجهیزات فلزی اسکن شوند. سیستم ردیابی این محصول برای قطعات مشکی و فلزی نیز قابل استفاده است و به کمک ایستگاه پایه مجهز به دو دوربین، جریان کاری اسکن را سریع‌تر و منظم‌تر می‌کند.

اسکن کاملاً بی‌سیم با آزادی حرکت بیشتر

یکی از مهم‌ترین ویژگی‌های Revopoint Trackit SR قابلیت اسکن بی‌سیم است. کابل‌های متصل به اسکنر در محیط‌های صنعتی ممکن است حرکت کاربر را محدود کنند، به تجهیزات گیر کنند یا هنگام حرکت در اطراف قطعات بزرگ دردسرساز شوند. Trackit SR با استفاده از فناوری Wi-Fi 6 داده‌ها را مستقیماً به کامپیوتر منتقل می‌کند و امکان حرکت آزادانه اپراتور در اطراف قطعه را فراهم می‌سازد. همچنین می‌توان نمای اسکن را روی یک دستگاه همراه مشاهده کرد و کنترل از راه دور و پیش‌نمایش لحظه‌ای داده‌ها را در اختیار داشت. خود اسکنر به باتری قابل‌تعویض مجهز است و هر باتری می‌تواند تا حدود 2.5 ساعت انرژی مورد نیاز دستگاه را تأمین کند.

سه حالت اسکن لیزر آبی برای کاربردهای مختلف

Revopoint Trackit SR به سه حالت اسکن لیزری مجهز شده است تا کاربر بتواند متناسب با شکل، ابعاد و پیچیدگی قطعه بهترین روش ثبت داده را انتخاب کند. حالت Fine Mode از 30 خط متقاطع لیزر آبی استفاده می‌کند و برای ثبت جزئیات ظریف، لبه‌ها، انحناها و هندسه‌های پیچیده مناسب است. حالت Far Mode دارای 17 خط موازی لیزر آبی است و برای اسکن سریع‌تر قطعات بزرگ یا سطوحی که ویژگی هندسی محدودی دارند به کار می‌رود. حالت Deep Hole Mode نیز با یک خط لیزر آبی، برای ثبت داده از سوراخ‌های عمیق، شیارها، شبکه‌ها، فرورفتگی‌ها و بخش‌هایی طراحی شده است که اسکن آن‌ها با خطوط متعدد دشوار خواهد بود. جابه‌جایی میان این سه حالت باعث می‌شود کاربر بتواند یک پروژه کامل را با یک سیستم واحد انجام دهد.

اسکن سطوح تیره و براق بدون اسپری

سطوح مشکی، تیره، فلزی یا براق معمولاً از چالش‌برانگیزترین سطوح برای اسکنرهای سه‌بعدی هستند. بازتاب نامنظم نور یا جذب نور توسط این سطوح ممکن است باعث کاهش کیفیت ابر نقاط شود و در بسیاری از اسکنرها استفاده از اسپری اسکن ضروری است. سیستم لیزر آبی Trackit SR برای ثبت داده از این نوع سطوح طراحی شده و در بسیاری از پروژه‌ها می‌تواند بدون نیاز به اسپری اسکن، داده‌ای قابل‌اعتماد تولید کند. این قابلیت برای اسکن قطعات خودرو، بدنه‌های رنگ‌شده، قطعات ماشین‌کاری‌شده، ابزارهای صنعتی، قالب‌های فلزی و تجهیزات ساخته‌شده از مواد تیره اهمیت زیادی دارد. حذف اسپری همچنین از آلودگی سطح قطعه و صرف زمان برای تمیزکاری پس از اسکن جلوگیری می‌کند.

سرعت اسکن تا 2 میلیون نقطه در ثانیه

سرعت ثبت داده در یک اسکنر سه‌بعدی صنعتی مستقیماً بر مدت اجرای پروژه و بهره‌وری اپراتور تأثیر می‌گذارد. Revopoint Trackit SR در شرایط مناسب می‌تواند تا 2,000,000 نقطه در ثانیه ثبت کند. این سرعت بالا به‌خصوص هنگام اسکن سطوح گسترده، قطعات پیچیده و پروژه‌های صنعتی بزرگ اهمیت دارد. در حالت 30 خط متقاطع لیزری، جزئیات سطح با سرعت بالا جمع‌آوری می‌شوند و اپراتور می‌تواند در زمان کوتاه‌تری ابر نقاط متراکم ایجاد کند. سرعت بالای ثبت داده، در کنار ردیابی لحظه‌ای و اتصال Wi-Fi 6، جریان کاری اسکن را ساده‌تر می‌کند و امکان تکمیل پروژه‌های بیشتری را در مدت‌زمان کمتر فراهم می‌سازد.

دقت تک‌فریم 0.02 میلی‌متر

Trackit SR برای پروژه‌هایی ساخته شده است که در آن‌ها جزئیات ابعادی و صحت هندسی اهمیت بالایی دارند. دقت تک‌فریم این اسکنر در شرایط آزمایشگاهی کنترل‌شده به 0.02 میلی‌متر می‌رسد. این میزان دقت برای مهندسی معکوس قطعات، مقایسه محصول تولیدشده با فایل CAD، کنترل تغییر شکل، بررسی سایش و ساخت قطعات جایگزین بسیار ارزشمند است. فاصله نقاط پس از ادغام داده‌ها نیز می‌تواند تا 0.05 میلی‌متر تنظیم شود؛ بنابراین کاربر قادر است مدل‌هایی متراکم با جزئیات هندسی بالا تولید کند. Revopoint اعلام کرده است که آزمون پذیرش این محصول بر اساس استانداردهای VDI/VDE 2634 Part 3 و ISO 10360-13 انجام می‌شود.

دقت حجمی مناسب برای قطعات بزرگ

دقت حجمی سیستم ردیابی Trackit SR برابر با 0.025mm + 0.04mm × L(m) اعلام شده است که در آن L طول اندازه‌گیری‌شده بر حسب متر است. این مشخصه نشان می‌دهد سیستم برای حفظ دقت در اندازه‌گیری قطعات بزرگ و فاصله‌های طولانی طراحی شده است. هنگام اسکن یک قطعه صنعتی، شاسی، بدنه خودرو یا سازه‌ای چندمتری، تنها دقت نقطه‌ای کافی نیست و سیستم باید بتواند هماهنگی ابعادی کل مدل را نیز حفظ کند. ترکیب ردیاب اپتیکال و اسکنر لیزری باعث می‌شود داده‌های نقاط مختلف قطعه در یک چارچوب اندازه‌گیری مشترک ثبت شوند و مدل نهایی برای بازرسی، مقایسه با CAD یا طراحی مجدد قابل‌استفاده باشد.

محدوده کاری انعطاف‌پذیر اسکنر دستی

فاصله کاری اسکنر در حالت خطوط متقاطع لیزری بین 200 تا 400 میلی‌متر، در حالت خطوط موازی بین 250 تا 500 میلی‌متر و در حالت تک‌خط لیزری بین 200 تا 400 میلی‌متر است. نزدیک‌ترین محدوده ثبت تک‌فریم برابر با 123 × 130 میلی‌متر در فاصله 200 میلی‌متری است. در بیشترین فاصله، محدوده ثبت تک‌فریم به 330 × 325 میلی‌متر در فاصله 500 میلی‌متری می‌رسد. این دامنه کاری به اپراتور اجازه می‌دهد برای ثبت جزئیات کوچک به قطعه نزدیک شود یا برای پوشش سریع‌تر سطوح بزرگ، فاصله بیشتری از آن بگیرد. امکان انتخاب فاصله مناسب، کنترل بیشتری بر تراکم داده‌ها، میدان دید و سرعت اسکن فراهم می‌کند.

محدوده ردیابی گسترده برای پروژه‌های صنعتی

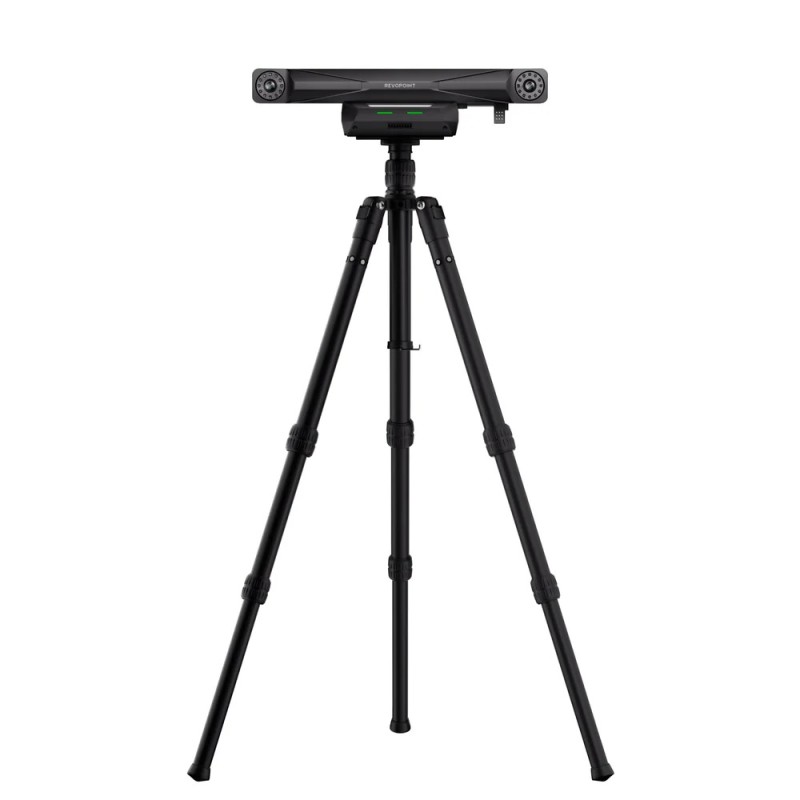

واحد Tracker در فاصله کاری 800 تا 2500 میلی‌متر فعالیت می‌کند. حداقل فریم ردیابی آن در فاصله 800 میلی‌متری برابر با 587 × 569 میلی‌متر و حداکثر فریم ردیابی در فاصله 2500 میلی‌متری برابر با 2075 × 1778 میلی‌متر است. حجم ردیابی سیستم نیز به 3 مترمکعب می‌رسد. این محدوده برای اسکن قطعات بزرگ، اجزای خودرو، تجهیزات مکانیکی، قالب‌ها و سازه‌های صنعتی مناسب است. اپراتور می‌تواند Tracker را در موقعیتی قرار دهد که فضای کاری موردنظر را پوشش دهد و سپس اسکنر دستی را در محدوده دید آن حرکت دهد. این ساختار باعث می‌شود موقعیت اسکنر با دقت بالا دنبال شود و داده‌ها بدون وابستگی کامل به ویژگی‌های هندسی سطح قطعه ثبت شوند.

اسکن چندایستگاهی بی‌سیم برای قطعات بسیار بزرگ

هنگام اسکن قطعاتی که در یک میدان دید واحد قرار نمی‌گیرند، می‌توان از قابلیت اسکن چندایستگاهی Trackit SR استفاده کرد. Tracker باتری‌دار را می‌توان بدون درگیری با کابل‌ها به موقعیت جدید منتقل کرد و اسکن را از زوایای مختلف ادامه داد. سیستم Anchor Block با استفاده از تنها 5 نقطه مرجع مشترک میان ایستگاه‌ها، به هم‌ترازی و اتصال دقیق فریم‌های اندازه‌گیری کمک می‌کند. این قابلیت برای دیجیتالی‌کردن خودرو، سازه‌های بزرگ، تجهیزات تولیدی و قطعاتی که نیازمند چند موقعیت ردیابی هستند بسیار کاربردی است. باتری گریپ موردنیاز برای کارکرد مستقل Tracker به‌صورت جداگانه عرضه می‌شود و در نسخه CMM محصول نیز ارائه شده است.

آماده‌سازی سریع در مدت حدود 2 دقیقه

پایداری حرارتی نقش مهمی در حفظ دقت اسکنرهای اندازه‌گیری دارد. Trackit SR به سیستم گرمایش فعال داخلی مجهز شده و می‌تواند در حدود 2 دقیقه به حداکثر پایداری حرارتی موردنیاز برسد. حسگرهای دمای داخلی و محیطی در طول اسکن شرایط دستگاه را کنترل می‌کنند تا تغییرات دما کمترین تأثیر را بر نتایج اندازه‌گیری داشته باشد. هر دو بخش Scanner و Tracker دارای دو حسگر دما هستند و وضعیت داخلی و محیط اطراف را به‌طور مداوم بررسی می‌کنند. این ویژگی باعث می‌شود دستگاه پس از روشن‌شدن سریع‌تر برای اسکن آماده شود و اپراتور برای شروع پروژه زمان زیادی صرف گرم‌شدن یا پایدارشدن سیستم نکند.

کالیبراسیون سریع‌تر با گیمبال خودکار

Trackit SR از سیستم کالیبراسیون گیمبال خودکار دو محوره استفاده می‌کند. این سیستم امکان کالیبراسیون چندحالته را با سرعت بیشتر فراهم می‌سازد و فرایند کالیبراسیون Scanner، Tracker و Hand-Eye را ساده‌تر می‌کند. طبق اطلاعات Revopoint، فرایند کامل راه‌اندازی و کالیبراسیون می‌تواند در مدت حدود 20 دقیقه تکمیل شود و جریان کاری کالیبراسیون نسبت به برخی سیستم‌های دیگر تا 50 درصد سریع‌تر باشد. کاهش زمان کالیبراسیون در محیط‌های صنعتی اهمیت زیادی دارد، زیرا دستگاه ممکن است میان چند محل جابه‌جا شود یا پیش از پروژه‌های حساس نیاز به بررسی مجدد دقت داشته باشد.

بررسی دقت در محل با Ball Plate فیبر کربن

نسخه CMM اسکنر Revopoint Trackit SR همراه با یک صفحه گوی‌دار فیبر کربن یا Ball Plate عرضه می‌شود. این ابزار برای تأیید دقت دستگاه در محل پروژه طراحی شده و در برابر تغییرات دمای محیط پایداری مناسبی دارد. Ball Plate همراه با نرم‌افزار Revo Measure امکان بررسی سریع و لحظه‌ای عملکرد سیستم را فراهم می‌کند. به این ترتیب، کاربر می‌تواند پیش از شروع بازرسی‌های حساس یا اندازه‌گیری قطعات مهم، از وضعیت دقت سیستم اطمینان حاصل کند. Ball Plate و نرم‌افزار Revo Measure در نسخه CMM ارائه می‌شوند و به‌صورت جداگانه نیز قابل تهیه هستند.

تفاوت نسخه Trackit SR CMM Edition

نسخه Revopoint Trackit SR CMM Edition بر پایه تمام قابلیت‌های نسخه استاندارد ساخته شده است، اما برای کاربرانی طراحی شده که در حوزه مترولوژی، کنترل کیفیت و بازرسی ابعادی صنعتی فعالیت می‌کنند و نیاز به تأیید رسمی دقت اندازه‌گیری دارند. این نسخه علاوه بر تمامی تجهیزات Standard Edition، شامل Ball Plate از جنس فیبر کربن برای بررسی و تأیید دقت دستگاه در محل، لایسنس 1 ساله نرم‌افزار حرفه‌ای Revo Measure جهت انجام اندازه‌گیری‌های دقیق، تحلیل GD&T، مقایسه مدل اسکن‌شده با فایل CAD، تحلیل انحراف (Deviation Analysis) و تهیه گزارش‌های بازرسی، همچنین Battery Grip و کابل تغذیه آن برای تأمین برق مستقل Tracker در هنگام اسکن‌های چندایستگاهی است. این تجهیزات باعث می‌شوند CMM Edition گزینه‌ای ایده‌آل برای صنایع خودروسازی، هوافضا، قالب‌سازی، ماشین‌کاری CNC و خطوط تولید باشد؛ جایی که علاوه بر اسکن سه‌بعدی، اعتبارسنجی دقت اندازه‌گیری و تهیه گزارش‌های حرفه‌ای کنترل کیفیت نیز اهمیت بالایی دارد

بدنه فیبر کربن سبک و مقاوم

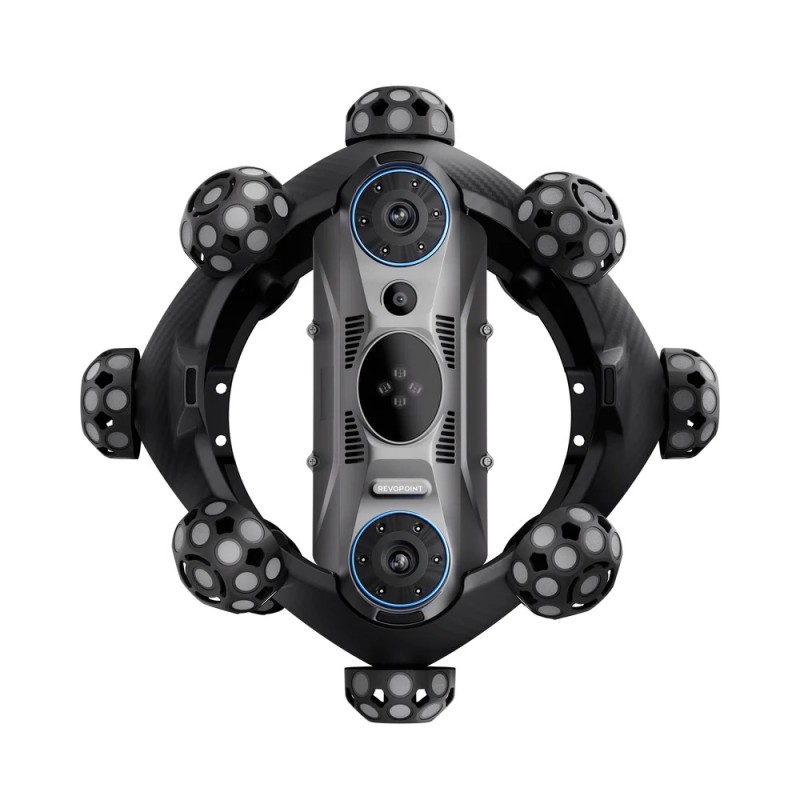

ساختار یکپارچه Trackit SR از فیبر کربن ساخته شده است تا ضمن حفظ استحکام، وزن تجهیزات پایین باقی بماند. فریم Tracker و کره‌های هدف Scanner از فیبر کربن سبک و مقاوم ساخته شده‌اند. وزن اسکنر دستی تنها 1 کیلوگرم و وزن واحد Tracker برابر با 1.5 کیلوگرم است؛ در نتیجه وزن مجموع این دو بخش اصلی به 2.5 کیلوگرم می‌رسد. وزن پایین دستگاه برای پروژه‌هایی که اپراتور باید مدت زیادی اسکنر را در دست بگیرد اهمیت زیادی دارد. تمام تجهیزات و لوازم اصلی نیز در یک کیف چرخ‌دار مقاوم قرار می‌گیرند تا حمل دستگاه میان آزمایشگاه، کارگاه، خط تولید و محل پروژه آسان‌تر باشد.

ابعاد مناسب برای حمل و استفاده میدانی

ابعاد اسکنر دستی Trackit SR برابر با 250 × 250 × 177 میلی‌متر است و بدنه آن از ترکیب فریم فیبر کربن و پوشش پلی‌کربنات ساخته شده است. واحد Tracker نیز ابعادی برابر با 441 × 111 × 103 میلی‌متر دارد. این ابعاد در کنار وزن پایین تجهیزات، Trackit SR را به سیستمی قابل‌حمل برای اندازه‌گیری‌های میدانی تبدیل می‌کند. کاربر می‌تواند دستگاه را در یک کیف چرخ‌دار به محل پروژه منتقل کرده و بدون نیاز به ساخت یک اتاق اندازه‌گیری ثابت، عملیات اسکن را در کنار ماشین‌آلات، خودروها، تجهیزات هوافضا یا قطعات نصب‌شده انجام دهد.

ثبت رنگ و بافت با دوربین RGB

Trackit SR تنها به ثبت هندسه محدود نمی‌شود و با استفاده از دوربین RGB با وضوح بالا، اطلاعات بافت و رنگ سطح را نیز ذخیره می‌کند. این قابلیت برای ساخت مدل‌های سه‌بعدی واقع‌گرایانه، دیجیتالی‌کردن آثار هنری، تولید محتوای واقعیت مجازی، مستندسازی قطعات و تهیه گزارش‌های تصویری مناسب است. داده‌های بافت را می‌توان در نرم‌افزار Revo Measure نیز به کار گرفت تا اندازه‌گیری‌ها و گزارش‌های حرفه‌ای همراه با نمای ظاهری قطعه آماده شوند. ثبت هم‌زمان شکل و بافت به‌خصوص در پروژه‌های هنری، بازسازی دیجیتال، آرشیو آثار و تولید مدل‌های نمایشی ارزش بالایی دارد.

نرم‌افزار رایگان Revo Track

نرم‌افزار Revo Track ابزار اصلی اسکن Trackit SR است و به‌صورت رایگان برای سیستم‌عامل‌های Windows و macOS ارائه می‌شود. جریان کاری نرم‌افزار در چهار مرحله اسکن، پردازش، ویرایش و خروجی طراحی شده است. تنظیمات دقیق اسکن به کاربر اجازه می‌دهند پارامترهای ثبت ابر نقاط را متناسب با قطعه کنترل کند. پس از اسکن، داده‌های خام را می‌توان با بهینه‌سازی خودکار یک‌کلیکی پردازش کرد یا با ابزارهای حرفه‌ای Fusion و Meshing به‌صورت دستی اصلاح نمود. این ساختار هم برای کاربران تازه‌وارد و هم برای متخصصانی که به کنترل بیشتر بر فرایند پردازش نیاز دارند مناسب است.

ابزارهای ویرایش و پاک‌سازی مدل سه‌بعدی

در Revo Track ابزارهای متنوعی برای انتخاب، حذف داده‌های ناخواسته، پاک‌سازی ابر نقاط، ادغام اسکن‌ها، پرکردن حفره‌ها، صاف‌کردن سطح، کاهش تعداد پلی‌گان‌ها و ترکیب مدل‌های مختلف در نظر گرفته شده است. وجود این ابزارها باعث می‌شود بسیاری از مراحل آماده‌سازی مدل بدون انتقال فوری پروژه به نرم‌افزارهای جانبی انجام شوند. کاربر می‌تواند بخش‌های اضافه محیط، پایه نگهدارنده یا نقاط ثبت‌شده خارج از قطعه را حذف کند و سپس مدل را برای مهندسی معکوس، کنترل کیفیت، چاپ سه‌بعدی یا تولید محتوای دیجیتال آماده سازد.

پشتیبانی از فرمت‌های حرفه‌ای خروجی

Trackit SR امکان خروجی‌گرفتن در فرمت‌های PLY، OBJ، STL، ASC، 3MF، GLTF و FBX را فراهم می‌کند. این تنوع فرمت باعث می‌شود داده‌های اسکن با بسیاری از نرم‌افزارهای CAD، کنترل کیفیت، طراحی سه‌بعدی، مهندسی معکوس، انیمیشن و اسلایسرهای چاپ سه‌بعدی سازگار باشند. فایل STL و 3MF برای چاپ سه‌بعدی، OBJ و FBX برای مدل‌سازی و تولید محتوای دیجیتال، PLY برای ذخیره ابر نقاط و رنگ و ASC برای انتقال داده‌های مهندسی قابل استفاده هستند. این سازگاری گسترده، Trackit SR را به بخشی قابل‌اتصال به جریان کاری موجود شرکت‌ها و مراکز طراحی تبدیل می‌کند.

نرم‌افزار اندازه‌گیری Revo Measure

نرم‌افزار Revo Measure داده‌های اسکن‌شده را به اندازه‌گیری‌های دقیق و قابل‌بررسی تبدیل می‌کند. این نرم‌افزار برای کنترل کیفیت، بازرسی ابعادی و اطمینان از تطابق قطعات تولیدشده با مشخصات طراحی ساخته شده است. الگوریتم‌های مترولوژی آن دارای گواهی PTB معرفی شده‌اند و برای جریان‌های کاری حساس مهندسی و کنترل کیفیت مناسب هستند. Revo Measure در نسخه CMM با مجوز یک‌ساله ارائه می‌شود و تنها از Windows 10 و Windows 11 پشتیبانی می‌کند. این نرم‌افزار می‌تواند برای اندازه‌گیری ابعاد، تحلیل انحراف، مقایسه داده اسکن با مدل مرجع و تهیه گزارش‌های بازرسی مورد استفاده قرار گیرد.

تبدیل مستقیم اسکن به CAD با Revo Design

برای پروژه‌های مهندسی معکوس می‌توان از نرم‌افزار Revo Design استفاده کرد. این نرم‌افزار ابزارهایی برای ویرایش مش، مدل‌سازی آزاد، مدل‌سازی پارامتریک و تبدیل داده‌های اسکن‌شده به مدل CAD در اختیار کاربر قرار می‌دهد. Revo Design برای طراحی مجدد قطعاتی که فایل اصلی آن‌ها در دسترس نیست، توسعه محصول، اصلاح نمونه اولیه و طراحی صنعتی کاربرد دارد. این نرم‌افزار همراه نسخه استاندارد Trackit SR ارائه نمی‌شود و باید جداگانه تهیه شود؛ اما پشتیبانی مستقیم از جریان Scan-to-CAD باعث می‌شود داده‌های تولیدشده توسط اسکنر سریع‌تر وارد فرایند طراحی مهندسی شوند.

کاربرد در مهندسی معکوس

در مهندسی معکوس، هدف تبدیل یک قطعه فیزیکی به داده دیجیتال و سپس ساخت مدل CAD قابل‌ویرایش است. دقت تک‌فریم 0.02 میلی‌متری، سه حالت اسکن لیزر آبی و سیستم ردیابی اپتیکال Trackit SR شرایط مناسبی برای ثبت هندسه قطعات صنعتی ایجاد می‌کنند. پس از اسکن می‌توان مش را در Revo Track پاک‌سازی کرد و سپس برای بازسازی سطوح، استخراج مقاطع، اندازه‌گیری ویژگی‌ها و تولید مدل پارامتریک به Revo Design یا سایر نرم‌افزارهای مهندسی انتقال داد. این فرایند برای ساخت قطعات یدکی، بازطراحی تجهیزات قدیمی، اصلاح محصولات و تهیه نقشه از قطعات فاقد فایل CAD کاربرد دارد.

کاربرد در کنترل کیفیت و بازرسی ابعادی

Trackit SR می‌تواند مدل سه‌بعدی دقیق قطعه تولیدشده را برای بررسی ابعادی آماده کند. داده اسکن با مدل CAD مرجع مقایسه می‌شود تا انحراف‌ها، تغییر شکل‌ها، کمبود یا اضافه‌بودن ماده و خطاهای تولید مشخص شوند. این قابلیت در صنایع قالب‌سازی، ماشین‌کاری CNC، ریخته‌گری، تزریق پلاستیک و تولید قطعات فلزی اهمیت زیادی دارد. سرعت بالای ثبت داده و حذف نصب مارکرها باعث می‌شود بازرسی قطعات سریع‌تر انجام شود و نتایج برای تصمیم‌گیری واحد کنترل کیفیت آماده باشند. نسخه CMM به همراه Revo Measure و Ball Plate برای چنین پروژه‌هایی کامل‌تر است.

کاربرد در صنعت خودرو

در صنعت خودرو می‌توان از Trackit SR برای اسکن کامل خودرو یا قطعات جداگانه استفاده کرد. حذف نیاز به مارکرگذاری گسترده باعث می‌شود ثبت بدنه، سپر، داشبورد، پنل‌ها، قطعات موتور و اجزای شاسی با سرعت بیشتری انجام شود. داده‌های حاصل می‌توانند در تعمیر، تولید مجدد قطعه، طراحی تجهیزات جانبی، تیونینگ، نمونه‌سازی و کنترل کیفیت به کار روند. قابلیت اسکن قطعات تیره و فلزی بدون اسپری نیز برای بدنه رنگ‌شده، قطعات فلزی و اجزای مکانیکی خودرو مزیت مهمی محسوب می‌شود.

کاربرد در صنایع هوافضا

در صنایع هوافضا، بررسی سایش، خستگی، تغییر شکل یا آسیب قطعات نیازمند داده‌های دقیق است. سیستم اپتیکال ترکینگ Trackit SR می‌تواند بخش‌های مختلف تجهیزات و قطعات هواپیما را ثبت کند تا متخصصان بتوانند وضعیت هندسی آن‌ها را ارزیابی کنند. داده‌های اسکن همچنین برای ساخت قطعات جایگزین، تعمیر تجهیزات یا مستندسازی وضعیت یک قطعه قابل استفاده هستند. وزن پایین و کیف حمل چرخ‌دار امکان انتقال سیستم به محل نگهداری یا تعمیر هواپیما را فراهم می‌کنند و وابستگی به آزمایشگاه اندازه‌گیری ثابت را کاهش می‌دهند.

نمونه‌سازی سریع و توسعه محصول

Trackit SR با ثبت سریع شکل‌های پیچیده می‌تواند چرخه توسعه محصول را کوتاه‌تر کند. نمونه فیزیکی، ماکت یا قطعه دست‌ساز اسکن می‌شود و مدل دیجیتال حاصل برای اصلاح طراحی، مقایسه با فایل اصلی یا ساخت نمونه بعدی مورد استفاده قرار می‌گیرد. در این روش، طراح لازم نیست هندسه پیچیده را از ابتدا مدل‌سازی کند و می‌تواند مستقیماً از شکل واقعی به‌عنوان نقطه شروع استفاده نماید. دقت بالا همچنین امکان بررسی تفاوت نمونه تولیدشده با طرح اولیه را فراهم می‌کند و به شناسایی مشکلات پیش از تولید انبوه کمک خواهد کرد.

اسکن آثار هنری و تولید محتوای دیجیتال

این اسکنر برای ثبت جزئیات و بافت مجسمه‌های فلزی، گچی، سرامیکی و چوبی نیز کاربرد دارد. نبود نیاز به نصب مارکر روی سطح، خطر آسیب‌دیدن یا آلوده‌شدن آثار حساس را کاهش می‌دهد. دوربین RGB می‌تواند رنگ و بافت را همراه هندسه ذخیره کند تا مدل نهایی برای آرشیو دیجیتال، بازتولید اثر، چاپ سه‌بعدی، نمایش مجازی یا محتوای VR استفاده شود. محدوده ابعادی گسترده دستگاه امکان اسکن آثار کوچک و مجسمه‌های بزرگ‌تر را فراهم می‌سازد.

حالت اسکن مستقل با مارکر

با وجود آنکه مزیت اصلی Trackit SR اسکن اپتیکال بدون مارکر است، اسکنر دستی می‌تواند به‌صورت بی‌سیم و مستقل برای اسکن مبتنی بر مارکر نیز استفاده شود. این قابلیت در شرایطی مفید است که حمل Tracker ضروری نباشد یا کاربر بخواهد پروژه‌ای را تنها با اسکنر دستی انجام دهد. ترکیب حالت مستقل و سیستم اپتیکال ترکینگ، انعطاف بیشتری در انتخاب روش اسکن ایجاد می‌کند و به کاربر اجازه می‌دهد تجهیزات را متناسب با اندازه قطعه، محیط پروژه و سطح دقت موردنیاز انتخاب کند.

شرایط دمایی مناسب برای استفاده

دامنه دمای عملیاتی اعلام‌شده برای Trackit SR از 0 تا 30 درجه سانتی‌گراد است. بااین‌حال، برای دستیابی به بیشترین دقت، Revopoint استفاده از دستگاه در دمای محیطی 20 تا 25 درجه سانتی‌گراد را توصیه می‌کند. دقت اعلام‌شده دستگاه در محیط آزمایشگاهی کنترل‌شده اندازه‌گیری شده و نتایج واقعی ممکن است با توجه به دما، لرزش، نور محیط، مهارت اپراتور، وضعیت سطح قطعه و شرایط محل اسکن متفاوت باشند. حسگرهای دما و سیستم گرم‌شدن فعال به حفظ پایداری کمک می‌کنند، اما فراهم‌کردن محیط مناسب همچنان برای پروژه‌های مترولوژی دقیق اهمیت دارد.

ایمنی لیزر Trackit SR

منبع نور Trackit SR از نوع لیزر کلاس 2 است. کاربر نباید در فاصله نزدیک مستقیماً به پرتو لیزر نگاه کند یا برای مشاهده آن از ابزارهای اپتیکی بزرگ‌کننده مانند لنز دوربین یا تلسکوپ استفاده نماید. همچنین بهتر است آینه، شیشه یا سایر سطوحی که ممکن است پرتو را مستقیماً بازتاب دهند در مسیر لیزر قرار نگیرند. استفاده از عینک ایمنی لیزر سازگار با دستگاه در محیط‌های صنعتی و هنگام اسکن‌های طولانی می‌تواند به افزایش ایمنی اپراتور کمک کند. این محصول دارای نورهای چشمک‌زن نیز هست و ممکن است برای افراد حساس به نور مناسب نباشد.

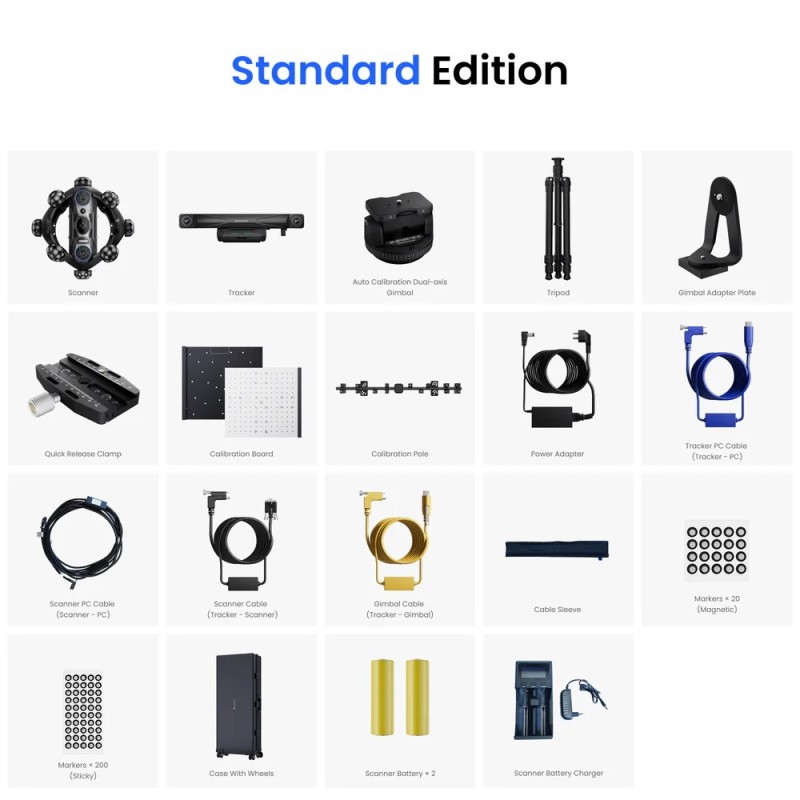

محتویات بسته Revopoint Trackit SR Standard Edition

نسخه استاندارد Trackit SR شامل تجهیزات اصلی موردنیاز برای اسکن، کالیبراسیون، اتصال و حمل دستگاه است:

• اسکنر دستی Trackit SR
• واحد Tracker
• گیمبال کالیبراسیون خودکار دو محوره
• سه‌پایه
• صفحه آداپتور گیمبال
• گیره اتصال سریع
• صفحه کالیبراسیون
• میله کالیبراسیون
• آداپتور برق
• کابل اتصال Tracker به کامپیوتر
• کابل اتصال Scanner به کامپیوتر
• کابل اتصال Tracker به Scanner
• کابل اتصال Tracker به Gimbal
• روکش و محافظ کابل
• 20 عدد مارکر مغناطیسی
• 200 عدد مارکر چسبی
• کیف حمل چرخ‌دار
• 2 عدد باتری اسکنر
• شارژر باتری اسکنر

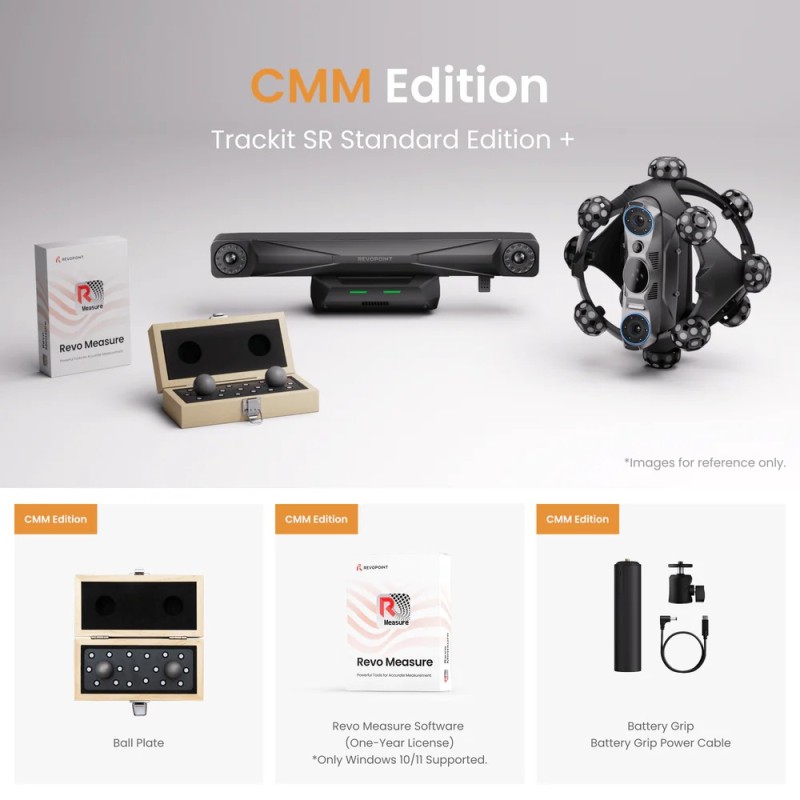

محتویات اضافه Trackit SR CMM Edition

نسخه CMM تمام تجهیزات نسخه استاندارد را در بر می‌گیرد و علاوه بر آن شامل موارد زیر است:

• Ball Plate مخصوص تأیید دقت
• مجوز یک‌ساله نرم‌افزار Revo Measure
• Battery Grip
• کابل برق Battery Grip

نرم‌افزار Revo Measure ارائه‌شده در این نسخه تنها از Windows 10 و Windows 11 پشتیبانی می‌کند.

مشخصات فنی اسکنر دستی Revopoint Trackit SR

مشخصات فنی واحد Tracker

چرا Revopoint Trackit SR انتخاب مناسبی است؟

Trackit SR ترکیبی از دقت مترولوژی، سرعت بالا، آزادی حرکت بی‌سیم و ردیابی اپتیکال بدون مارکر را در یک سیستم قابل‌حمل ارائه می‌دهد. حذف کابل و مارکر می‌تواند دو مرحله زمان‌بر در اسکن صنعتی را کاهش دهد و اجرای پروژه‌های بزرگ را ساده‌تر کند. سه حالت لیزر آبی نیز دستگاه را برای جزئیات ظریف، قطعات بزرگ، سطوح کم‌ویژگی و هندسه‌های عمیق آماده می‌سازند. از سوی دیگر، سازگاری با نرم‌افزارهای Revo Track، Revo Measure و Revo Design یک مسیر کامل از اسکن اولیه تا اندازه‌گیری، گزارش‌گیری و تبدیل به CAD ایجاد می‌کند. این مجموعه ویژگی‌ها Trackit SR را به گزینه‌ای حرفه‌ای برای کارخانه‌ها، مراکز کنترل کیفیت، شرکت‌های طراحی مهندسی، تعمیرگاه‌های تخصصی و ارائه‌دهندگان خدمات اسکن سه‌بعدی تبدیل کرده است.

جمع‌بندی

اسکنر سه‌بعدی Revopoint Trackit SR برای کاربرانی طراحی شده است که علاوه بر دقت بالا، به سرعت، قابلیت حمل و انعطاف عملیاتی نیاز دارند. این سیستم با دقت تک‌فریم 0.02 میلی‌متر، سرعت اسکن تا 2 میلیون نقطه در ثانیه، دقت حجمی 0.025mm + 0.04mm × L، سه حالت لیزر آبی، Wi-Fi 6 و سیستم ردیابی اپتیکال بدون مارکر، طیف گسترده‌ای از پروژه‌های صنعتی را پوشش می‌دهد. قابلیت اسکن قطعات 10 میلی‌متری تا 4 متری، اسکن چندایستگاهی، ثبت بافت رنگی و پشتیبانی از فرمت‌های حرفه‌ای نیز دامنه کاربرد آن را گسترش می‌دهند. برای مهندسی معکوس، بازرسی ابعادی، کنترل کیفیت، خودروسازی، هوافضا، نمونه‌سازی سریع و دیجیتالی‌کردن آثار، Trackit SR می‌تواند یک راهکار کامل و حرفه‌ای باشد.
