SHINING 3D EinScan Trak

0 نظر
Shining 3D
SUN5180
  • اسکن سه‌بعدی بی‌سیم و بدون نیاز به مارکر
  • طراحی دوحالته Tracking و Handheld
  • اسکنر جداشونده برای نقاط با دسترسی دشوار
  • سرعت اسکن فوق‌العاده تا 2,630,000 نقطه بر ثانیه
  • رزولوشن فوق‌العاده دقیق تا 0.05 میلی‌متر
  • دقت حجمی تا 0.1 میلی‌متر
  • فضای ردیابی گسترده 15 متر مکعبی
  • ارتباط بی‌سیم سریع و پایدار با Wi-Fi 6
  • 19+19 خط لیزری متقاطع برای اسکن پرسرعت
  • 7 خط لیزری موازی برای ثبت جزئیات ظریف
  • Single Laser Line برای اسکن سوراخ‌های عمیق

ناموجود

اسکنر سه‌بعدی SHINING 3D EinScan Trak

SHINING 3D EinScan Trak یک سیستم پیشرفته اسکن سه‌بعدی و ردیابی اپتیکی است که برای پروژه‌های حرفه‌ای در حوزه‌های مهندسی معکوس، طراحی صنعتی، خودروسازی، بازرسی ابعادی، دیجیتال‌سازی قطعات بزرگ، حفظ آثار فرهنگی و تولید مدل‌های سه‌بعدی دقیق طراحی شده است. مهم‌ترین تفاوت EinScan Trak با بسیاری از سیستم‌های متداول، ترکیب قابلیت Wireless Marker-Free Tracking با یک اسکنر جداشونده است؛ به این معنی که کاربر می‌تواند متناسب با ابعاد و هندسه قطعه، از سیستم در حالت Tracking یا به‌صورت اسکنر دستی مستقل استفاده کند.

طبق اطلاعات رسمی SHINING 3D، EinScan Trak یک سیستم ردیابی بدون مارکر، بی‌سیم و دوحالته است. اسکنر دستی دستگاه از مجموعه اصلی جدا شده و می‌تواند به‌عنوان یک اسکنر لیزری بی‌سیم مستقل نیز مورد استفاده قرار گیرد. این معماری امکان اسکن سطوح بزرگ، قطعات کوچک و حتی بخش‌هایی را که دسترسی به آن‌ها دشوار است، در یک اکوسیستم واحد فراهم می‌کند.

یک سیستم، دو روش اسکن

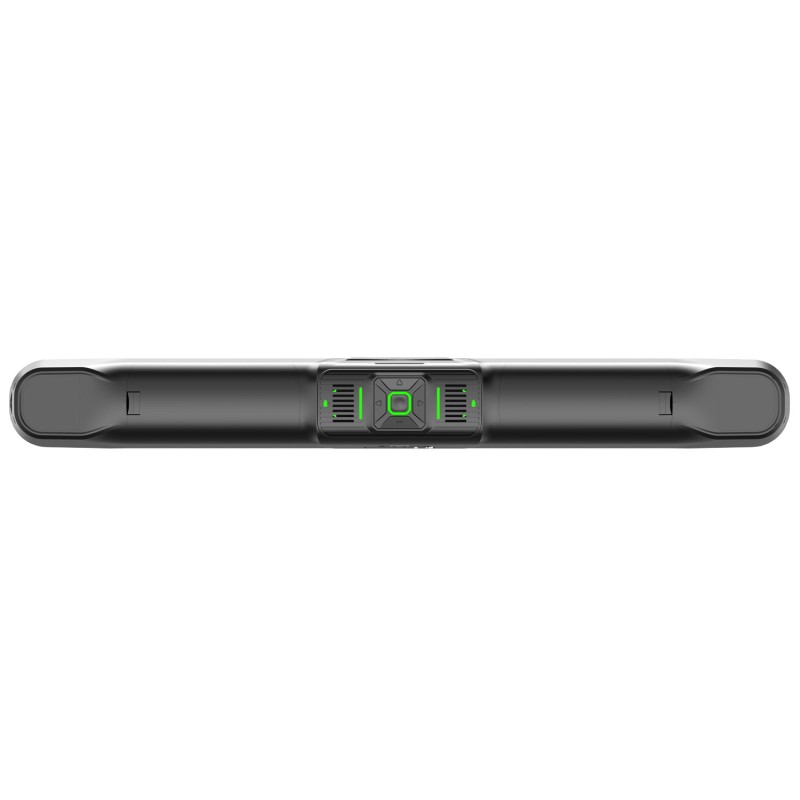

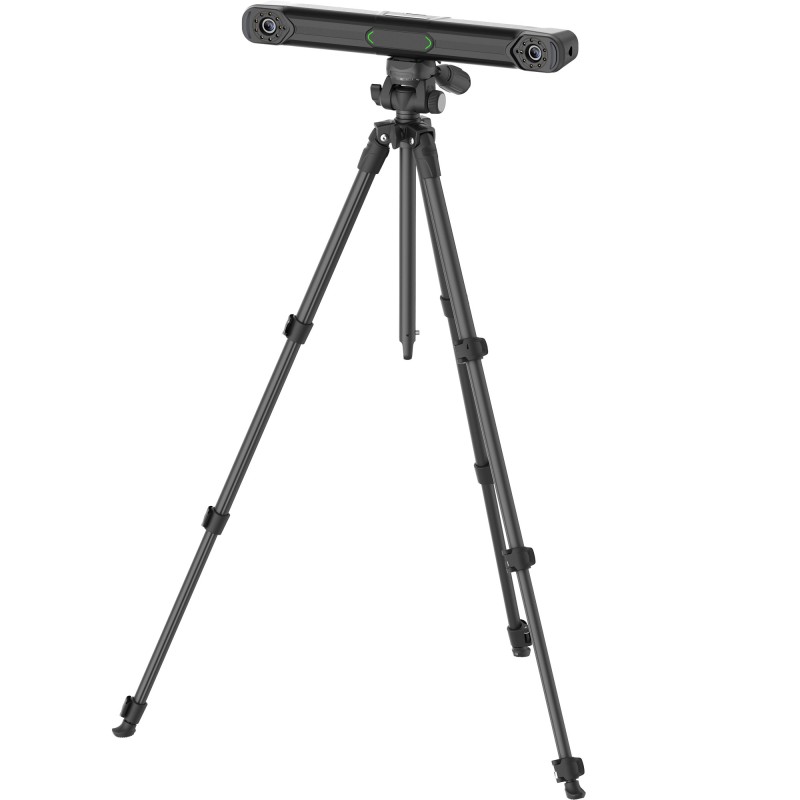

یکی از برجسته‌ترین قابلیت‌های EinScan Trak امکان انتخاب میان Tracking Mode و Handheld Scanner Mode است. در حالت Tracking، سیستم برای اسکن سریع اجسام متوسط و بزرگ طراحی شده و کاربر می‌تواند Tracker را برای افزایش محدوده پوشش جابه‌جا کند. این قابلیت به‌ویژه هنگام اسکن خودرو، تجهیزات صنعتی، سازه‌ها و قطعات بزرگ اهمیت زیادی دارد.

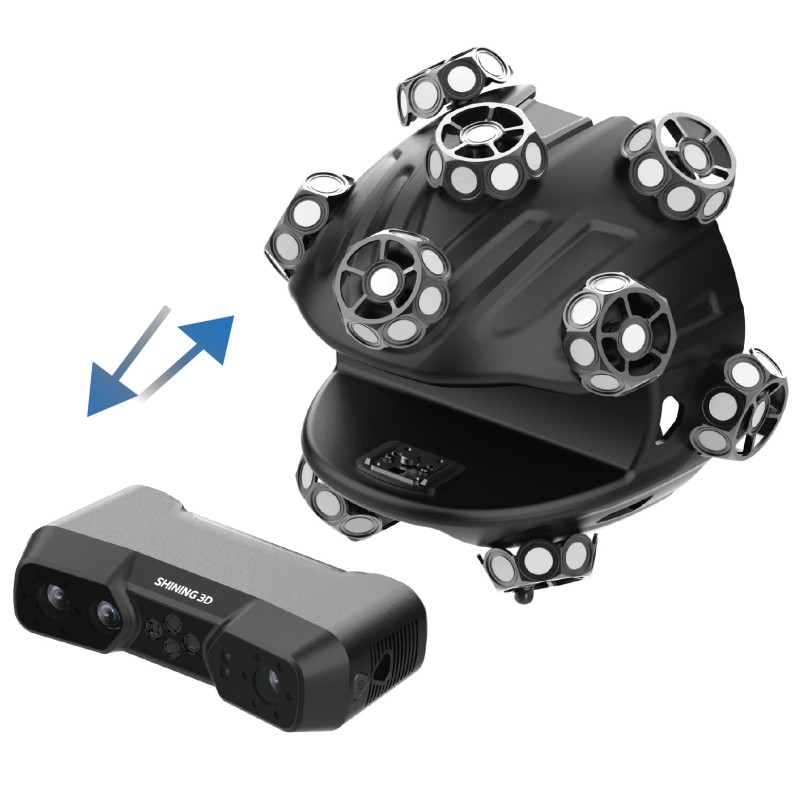

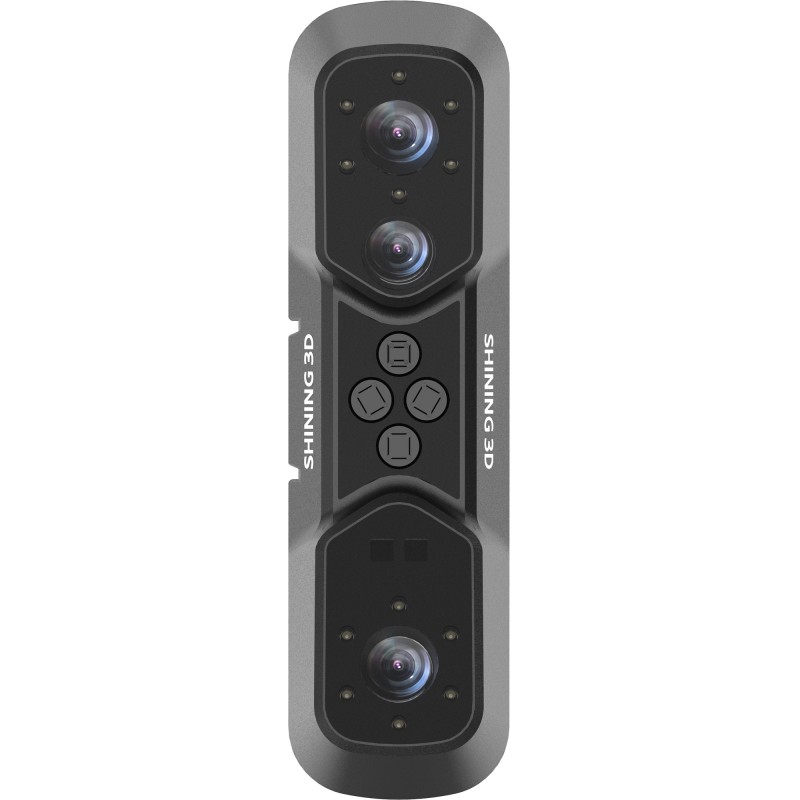

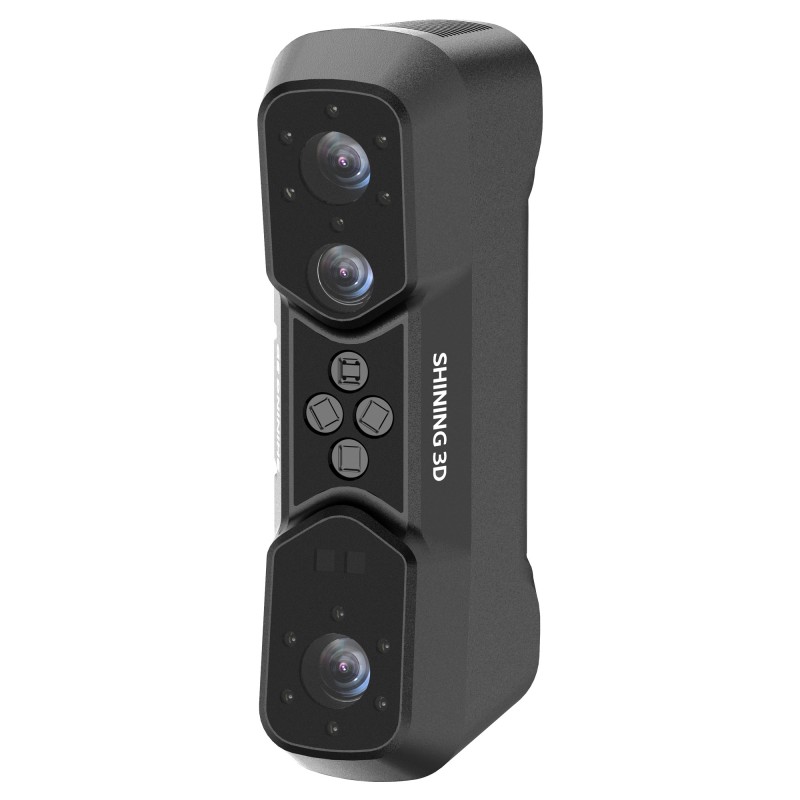

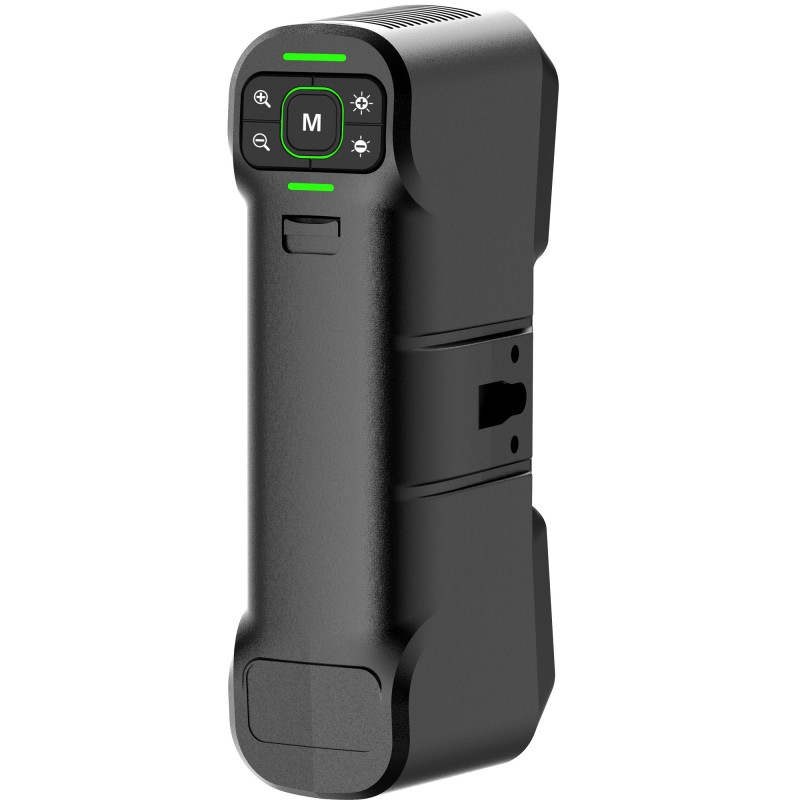

در مقابل، هنگامی که نیاز به اسکن قسمت‌های باریک، نقاط دارای دسترسی دشوار یا قطعات کوچک وجود دارد، اسکنر از مجموعه جدا شده و در Handheld Scanner Mode مورد استفاده قرار می‌گیرد. به این ترتیب برای انجام پروژه‌های مختلف نیازی به استفاده از چند اسکنر مستقل نیست و می‌توان بخش بزرگی از فرایند دیجیتال‌سازی را با یک سیستم انجام داد.

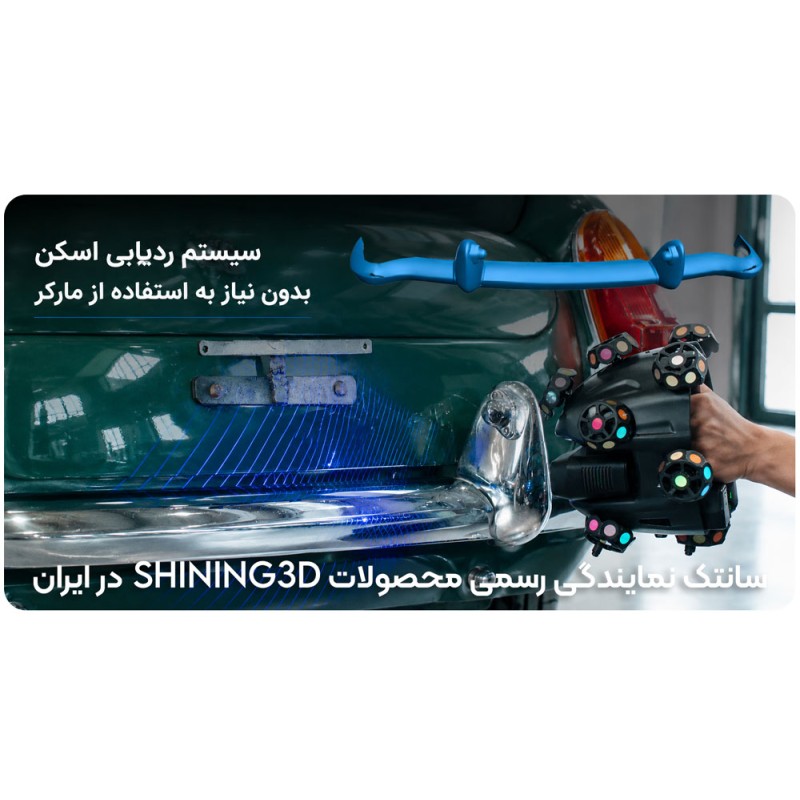

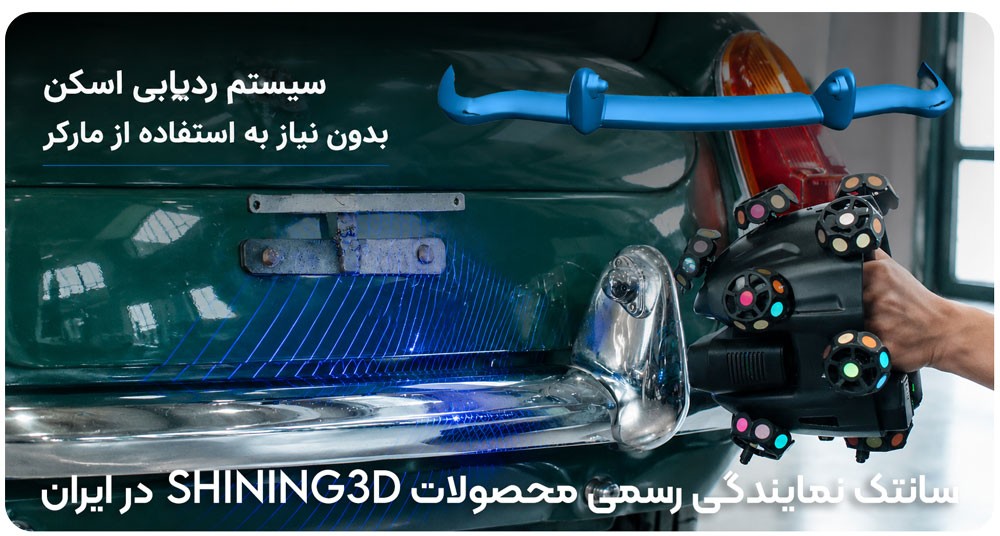

سیستم پیشرفته Marker-Free Tracking

آماده‌سازی قطعات بزرگ برای اسکن سه‌بعدی، به‌خصوص نصب تعداد زیادی Marker روی سطح، می‌تواند یکی از زمان‌برترین مراحل پروژه باشد. EinScan Trak برای کاهش این فرایند از فناوری Marker-Free Tracking بهره می‌برد.

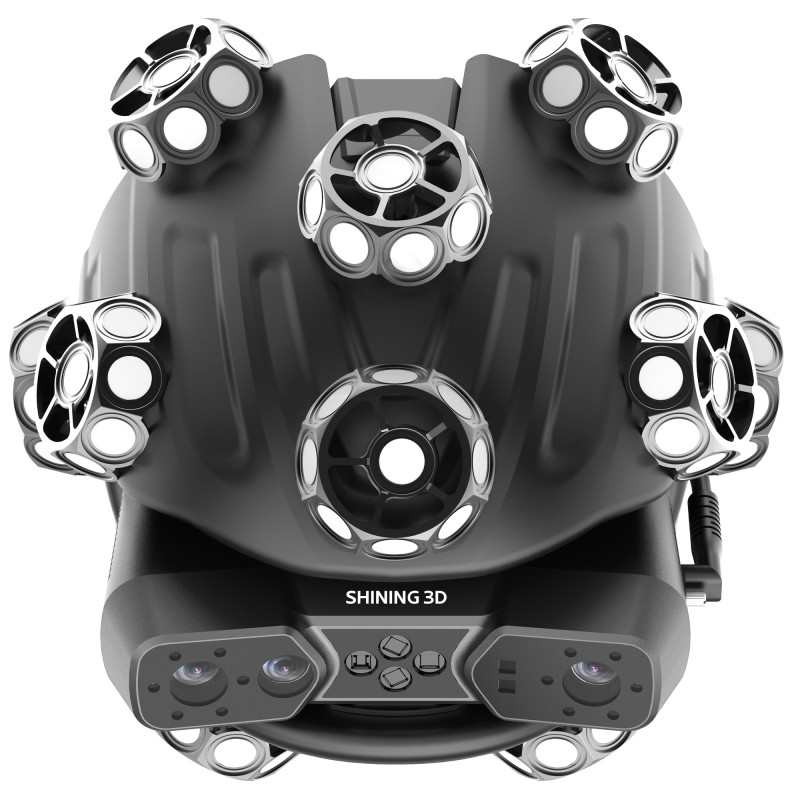

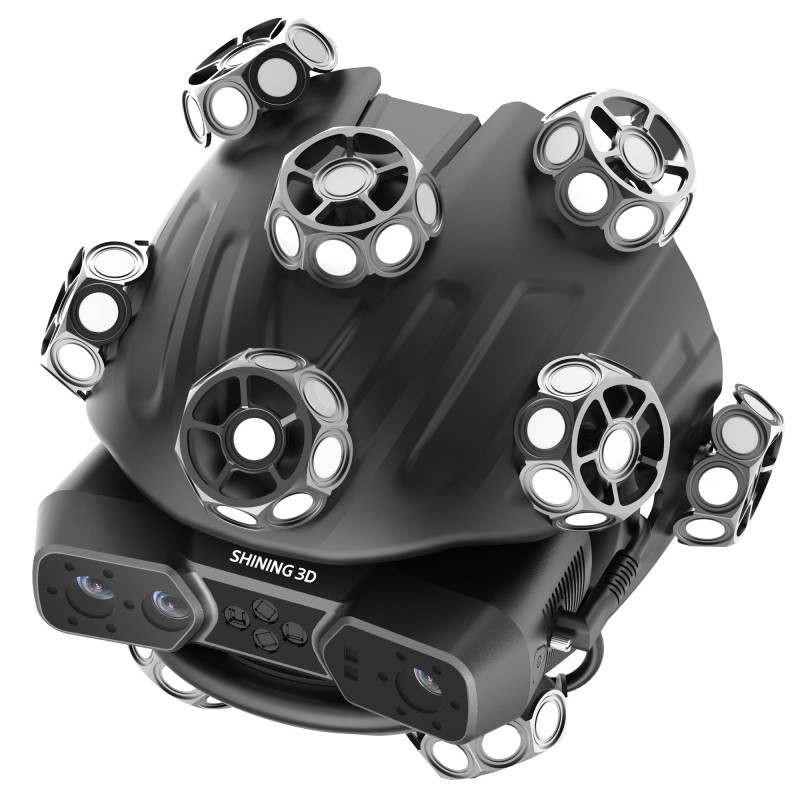

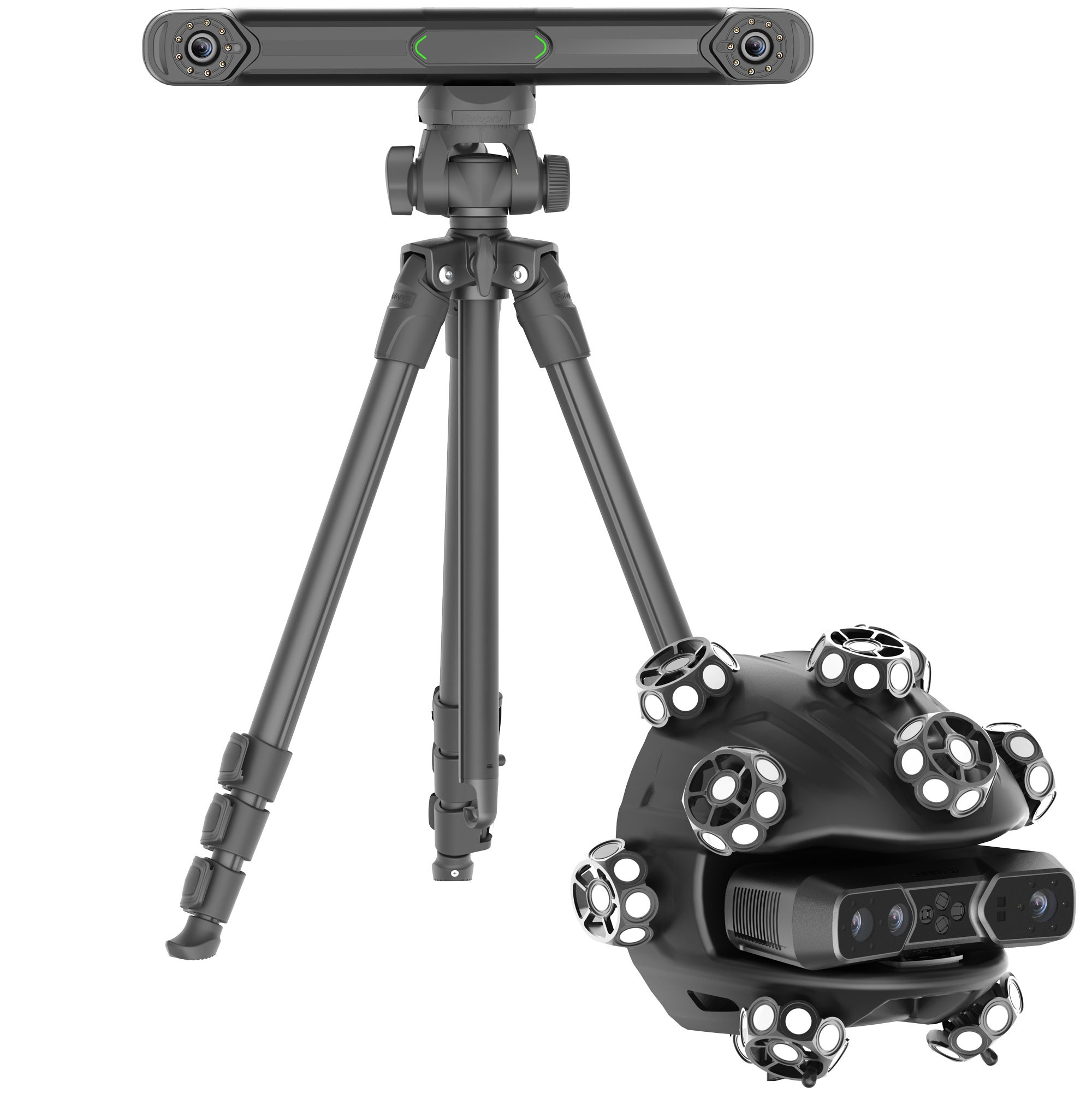

اسکنر کروی یا Spherical Scanner دارای مارکرهای Retroreflective داخلی است و Tracker می‌تواند موقعیت اسکنر را در فضای سه‌بعدی به‌صورت لحظه‌ای دنبال کند. در نتیجه، سیستم قادر است بدون وابستگی به ویژگی‌های هندسی سطح یا نصب مارکر روی خود جسم، موقعیت اسکنر را تشخیص داده و داده‌های سه‌بعدی را ثبت کند. این ساختار زمان آماده‌سازی را کاهش داده و فرایند اسکن قطعات بزرگ را سریع‌تر و ساده‌تر می‌کند.

برای پروژه‌هایی که بالاترین سطح دقت موردنیاز است، SHINING 3D همچنان استفاده از Global Markers را توصیه می‌کند.

محدوده ردیابی بزرگ 15 متر مکعبی

یکی از مهم‌ترین مزایای SHINING 3D EinScan Trak برای اسکن قطعات متوسط و بزرگ، برخورداری از Tracking Volume برابر با 15 متر مکعب است. این محدوده وسیع به اپراتور اجازه می‌دهد هنگام اسکن خودرو، ماشین‌آلات صنعتی، قالب‌های بزرگ، سازه‌ها و تجهیزات حجیم، آزادی حرکت بیشتری داشته باشد و بدون نیاز به جابه‌جایی مداوم تجهیزات، بخش قابل توجهی از جسم را در یک محدوده ردیابی پوشش دهد. ارتباط میان Tracker و Scanner به‌صورت بی‌سیم و با استفاده از Wi-Fi 6 انجام می‌شود و سیستم از یک شبکه LAN مستقل برای برقراری ارتباط استفاده می‌کند. همچنین Pair شدن تجهیزات هنگام راه‌اندازی به‌صورت خودکار انجام می‌شود که مراحل آماده‌سازی سیستم را ساده‌تر می‌کند. در پروژه‌هایی که ابعاد قطعه بزرگ است، چنین فضای ردیابی گسترده‌ای می‌تواند تعداد دفعات تغییر موقعیت Tracker را کاهش داده و فرایند جمع‌آوری داده را روان‌تر و سریع‌تر کند. روتر موردنیاز برای ایجاد این ارتباط بی‌سیم نیز طبق مشخصات رسمی SHINING 3D به‌صورت استاندارد همراه سیستم ارائه می‌شود

سرعت اسکن تا 2,630,000 نقطه در ثانیه

در پروژه‌های حرفه‌ای اسکن سه‌بعدی، به‌خصوص هنگام دیجیتال‌سازی خودرو، تجهیزات صنعتی و قطعات دارای سطح گسترده، سرعت جمع‌آوری داده تأثیر مستقیمی بر مدت زمان اجرای پروژه دارد. EinScan Trak قادر است داده‌های سه‌بعدی را با سرعتی تا 2,630,000 نقطه در ثانیه ثبت کند و به همین دلیل می‌تواند حجم قابل توجهی از اطلاعات هندسی سطح را در مدت کوتاهی جمع‌آوری کند. این سرعت بالا در کنار استفاده از 19+19 خط لیزری متقاطع برای حالت اسکن با راندمان بالا، امکان پوشش سریع سطوح بزرگ را فراهم می‌کند و در عین حال کاربر می‌تواند برای بخش‌هایی که به جزئیات بیشتری نیاز دارند از حالت‌های دیگر لیزری دستگاه استفاده کند. ترکیب سرعت بالای اسکن با سیستم ردیابی بی‌سیم و محدوده Tracking بزرگ، EinScan Trak را برای پروژه‌هایی مناسب می‌کند که علاوه بر کیفیت داده، زمان انجام اسکن نیز اهمیت زیادی دارد. در نتیجه، کاربر می‌تواند ابتدا هندسه کلی جسم را با سرعت بالا ثبت کرده و سپس بخش‌های حساس‌تر را با تنظیمات و رزولوشن متناسب با نیاز پروژه تکمیل کند.

سه حالت لیزری برای نیازهای متفاوت

SHINING 3D برای EinScan Trak تنها یک الگوی اسکن در نظر نگرفته است. سیستم از سه حالت لیزری متفاوت استفاده می‌کند تا کاربر بتواند بین سرعت، جزئیات و قابلیت دسترسی به هندسه‌های دشوار انتخاب مناسبی داشته باشد.

  • 19+19 Crossed Laser Lines برای اسکن سریع و کارآمد قطعات و اجسام بزرگ طراحی شده است و امکان جمع‌آوری سریع داده‌های سه‌بعدی با کیفیت بالا را فراهم می‌کند.
  • 7 Parallel Laser Lines برای ثبت جزئیات ظریف، خطوط و لبه‌های تیز کاربرد دارد و به‌ویژه برای قطعات مکانیکی و اجزای خودرو مناسب است.
  • Single Laser Line نیز برای اسکن سوراخ‌ها و نواحی عمیق در نظر گرفته شده و براساس اطلاعات سازنده می‌تواند جزئیات هندسه‌های عمیق را با نسبت قطر به عمق 1:4 ثبت کند؛ قابلیتی که در مهندسی معکوس قطعات مکانیکی بسیار کاربردی است.

رزولوشن تا 0.05 میلی‌متر

SHINING 3D EinScan Trak علاوه بر سرعت بالا در اسکن اجسام بزرگ، برای ثبت جزئیات ظریف هندسی نیز طراحی شده است و امکان دستیابی به رزولوشن تا 0.05 میلی‌متر را فراهم می‌کند. محدوده قابل تنظیم رزولوشن دستگاه از 0.05 تا 10 میلی‌متر است و به اپراتور اجازه می‌دهد متناسب با ابعاد جسم، پیچیدگی هندسه و میزان جزئیات موردنیاز، تنظیمات مناسبی را برای هر پروژه انتخاب کند. رزولوشن بالا به‌ویژه هنگام اسکن قطعات مکانیکی، لبه‌ها، انحناهای پیچیده، جزئیات کوچک و سطوحی که قرار است داده آن‌ها در مراحل بعدی برای مهندسی معکوس، طراحی CAD یا بازسازی دیجیتال مورد استفاده قرار گیرد، اهمیت زیادی دارد. در مقابل، برای بخش‌های بزرگ و کم‌جزئیات می‌توان رزولوشن پایین‌تری انتخاب کرد تا از تولید حجم غیرضروری داده جلوگیری شود. طبق مشخصات رسمی دستگاه، EinScan Trak در کنار این محدوده رزولوشن، دقت حجمی تا 0.1 میلی‌متر و سرعت اسکن تا 2,630,000 نقطه در ثانیه را نیز ارائه می‌کند.

یکی از قابلیت‌های کاربردی EinScan Trak این است که کاربر مجبور نیست تمام یک پروژه را با رزولوشن ثابت اسکن کند. سیستم امکان تغییر رزولوشن در حین اسکن و استفاده از قابلیت Local Resolution را فراهم می‌کند؛ بنابراین می‌توان سطوح اصلی و بزرگ یک جسم را با رزولوشن متناسب اسکن کرد و سپس فقط نواحی حساس و دارای جزئیات بیشتر را با رزولوشن بالاتر ثبت نمود. برای مثال، هنگام اسکن کامل یک خودرو نیازی نیست تمام بدنه با بالاترین سطح جزئیات دیجیتال‌سازی شود؛ اپراتور می‌تواند بخش‌های عمومی را با رزولوشن پایین‌تر ثبت کرده و برای قطعاتی مانند رینگ، لبه‌ها، اتصالات یا قسمت‌های دارای هندسه پیچیده، جزئیات بیشتری جمع‌آوری کند. داده‌های ثبت‌شده با رزولوشن‌های متفاوت نیز می‌توانند در همان پروژه با یکدیگر ادغام شوند. این رویکرد ضمن حفظ جزئیات موردنیاز، به کاهش داده‌های اضافی، مدیریت بهتر حجم فایل و افزایش سرعت ایجاد مدل سه‌بعدی نهایی کمک می‌کند و Workflow پروژه‌های بزرگ مهندسی معکوس را بهینه‌تر می‌سازد.

ترکیب هوشمند اطلاعات حالت‌های مختلف اسکن

یکی از قابلیت‌های مهم EinScan Trak، امکان ادغام اطلاعات ثبت‌شده در Tracking Mode و Handheld Scanner Mode در یک پروژه است. داده‌هایی که با حالت‌های لیزری یا رزولوشن‌های مختلف ثبت شده‌اند نیز می‌توانند با یکدیگر ترکیب شوند.

برای مثال، کاربر می‌تواند بدنه اصلی یک خودرو را با Tracking Mode و رزولوشن مناسب اسکن کند و سپس برای قسمت‌های کوچک‌تر یا نقاطی که دسترسی به آن‌ها دشوار است، اسکنر را جدا کرده و با رزولوشن بالاتر ادامه دهد. در نهایت اطلاعات هر دو مرحله در یک مدل سه‌بعدی واحد ترکیب می‌شوند.

قابلیت Hybrid Leapfrog برای اجسام بسیار بزرگ

در پروژه‌هایی که ابعاد جسم از محدوده معمول یک موقعیت Tracking فراتر می‌رود، EinScan Trak از قابلیت Hybrid Leapfrog برای توسعه محدوده اسکن استفاده می‌کند. این قابلیت به اپراتور اجازه می‌دهد Tracker را در طول پروژه جابه‌جا کرده و با استفاده از Marker-Based Alignment موقعیت جدید را نسبت به داده‌های قبلی هماهنگ کند؛ بنابراین اسکن اجسام بسیار بزرگ بدون محدود شدن به یک موقعیت ثابت Tracker امکان‌پذیر می‌شود. نکته مهم این است که طبق اطلاعات SHINING 3D، برای هر محدوده Tracking تنها چهار Marker موردنیاز است. این ساختار در مقایسه با فرایندهایی که نیازمند نصب تعداد زیادی Marker روی کل جسم هستند، می‌تواند مراحل آماده‌سازی پروژه را ساده‌تر کند. Hybrid Leapfrog به‌خصوص برای دیجیتال‌سازی اجسام بزرگ و پروژه‌هایی که نیازمند جابه‌جایی سیستم در اطراف جسم هستند کاربرد دارد و با گسترش مرحله‌ای محدوده اسکن، میان دقت، انعطاف‌پذیری و راندمان جمع‌آوری داده تعادل ایجاد می‌کند. در نتیجه، ابعاد بزرگ جسم الزاماً به معنی محدود شدن پروژه به محدوده اولیه Tracker نخواهد بود و اپراتور می‌تواند با تغییر موقعیت آن، فرایند اسکن را در بخش‌های مختلف ادامه دهد.

اسکن سطوح مشکی و بازتابنده

سطوح مشکی، تیره و بازتابنده از جمله سطوح چالش‌برانگیز در بسیاری از پروژه‌های اسکن سه‌بعدی محسوب می‌شوند و این مسئله به‌خصوص در صنایع خودرو، قطعه‌سازی و مهندسی معکوس اهمیت بیشتری پیدا می‌کند؛ زیرا بسیاری از قطعات واقعی دارای رنگ تیره، پوشش براق یا سطح فلزی هستند. EinScan Trak برای کار با طیف متنوعی از مواد طراحی شده است و SHINING 3D به‌طور مشخص به قابلیت اسکن سطوح مشکی و Reflective، مانند رینگ خودرو، بدون از دست رفتن داده اشاره می‌کند. این قابلیت می‌تواند فرایند دیجیتال‌سازی قطعات صنعتی را انعطاف‌پذیرتر کند و امکان استفاده از سیستم را در سناریوهای واقعی‌تری فراهم سازد. در پروژه‌های مهندسی معکوس خودرو، برای مثال، اپراتور ممکن است در یک پروژه با بدنه رنگ‌شده، رینگ، قطعات پلاستیکی تیره و اجزای فلزی مختلف مواجه شود؛ بنابراین توانایی اسکن طیف گسترده‌تری از سطوح، یکی از ویژگی‌های کاربردی یک سیستم اسکن حرفه‌ای به شمار می‌رود. این قابلیت در کنار عملکرد دستگاه در محیط‌های داخلی و خارجی، EinScan Trak را برای استفاده در محیط‌های کاری متنوع آماده می‌کند

عملکرد قابل اعتماد در فضای باز

اسکن سه‌بعدی همیشه در محیط کنترل‌شده آزمایشگاهی انجام نمی‌شود. EinScan Trak برای استفاده در محیط داخلی و خارجی توسعه یافته و قادر است در شرایط نور محیطی شدید تا 110,000 Lux به فعالیت ادامه دهد. محدوده دمای عملیاتی سیستم نیز از 10- تا 40 درجه سانتی‌گراد اعلام شده است.

این مشخصات EinScan Trak را برای پروژه‌هایی مانند اسکن خودرو، قایق، سازه، تجهیزات صنعتی و آثار فرهنگی در محل واقعی پروژه مناسب می‌کند.

ثبت رنگ با دوربین Texture پنج مگاپیکسلی

EinScan Trak به دوربین Texture با رزولوشن 5 مگاپیکسل مجهز شده است تا علاوه بر هندسه سه‌بعدی، اطلاعات مربوط به رنگ و جزئیات ظاهری سطح جسم را نیز ثبت کند. وجود این دوربین باعث می‌شود خروجی اسکن تنها به شکل و هندسه جسم محدود نباشد و در پروژه‌هایی که ظاهر، رنگ و مشخصات بصری سطح اهمیت دارد، اطلاعات کامل‌تری در اختیار کاربر قرار گیرد. SHINING 3D این قابلیت را با عنوان 5MP HD Texture Scanning معرفی کرده و هدف آن را ثبت دقیق‌تر رنگ جسم و جزئیات مواد عنوان می‌کند. این ویژگی به‌خصوص در کاربردهایی مانند حفظ و آرشیو دیجیتال آثار فرهنگی و تاریخی، تحقیقات علمی، هنر، تولید محتوای سه‌بعدی، AR و VR اهمیت پیدا می‌کند؛ زیرا در چنین پروژه‌هایی بازسازی هندسه بدون اطلاعات ظاهری و رنگ ممکن است برای ایجاد یک نسخه دیجیتال کامل کافی نباشد. ترکیب ثبت Texture با قابلیت Tracking همچنین باعث می‌شود مزایای یک سیستم ردیابی سه‌بعدی سریع به حوزه‌هایی گسترش پیدا کند که علاوه بر ابعاد و فرم، مستندسازی بصری جسم نیز بخش مهمی از پروژه محسوب می‌شود

باتری قابل تعویض برای پروژه‌های طولانی

یکی از مزیت‌های مهم SHINING 3D EinScan Trak برای پروژه‌های صنعتی و میدانی، سیستم تأمین انرژی بی‌سیم و استفاده از باتری‌های قابل تعویض است. در حالت Tracking، دستگاه امکان حداکثر 5.5 ساعت استفاده مداوم را فراهم می‌کند و باتری‌های Tracker به‌صورت Hot-Swappable طراحی شده‌اند؛ بنابراین در پروژه‌های طولانی، اپراتور می‌تواند باتری در حال اتمام را تعویض کرده و با حداقل وقفه به فرایند اسکن ادامه دهد. در حالت استفاده از اسکنر دستی نیز تا 3.5 ساعت کارکرد مداوم در نظر گرفته شده است. این ویژگی در اسکن خودرو، ماشین‌آلات بزرگ، سازه‌ها، تجهیزات صنعتی و پروژه‌های میدانی که ممکن است فرایند جمع‌آوری داده چندین ساعت طول بکشد، اهمیت زیادی دارد.

مزیت اصلی باتری قابل تعویض تنها افزایش مدت کارکرد دستگاه نیست، بلکه کاهش زمان توقف پروژه و وابستگی کمتر به پریز برق است. در یک پروژه بزرگ، توقف اسکن برای شارژ کامل تجهیزات می‌تواند Workflow تیم را مختل کرده و زمان اجرای پروژه را افزایش دهد؛ در حالی که امکان تعویض باتری اجازه می‌دهد با آماده داشتن باتری شارژشده، عملیات تقریباً به‌صورت پیوسته ادامه پیدا کند. این موضوع به‌خصوص هنگام اسکن در کارخانه، محوطه‌های صنعتی، فضای باز، محل مشتری یا نقاطی که دسترسی مستقیم به برق دشوار است، مزیت عملی قابل توجهی محسوب می‌شود. طراحی بی‌سیم EinScan Trak در کنار باتری‌های قابل تعویض همچنین آزادی حرکت بیشتری در اطراف اجسام بزرگ ایجاد می‌کند و اپراتور بدون درگیر شدن با کابل برق می‌تواند موقعیت خود را متناسب با هندسه جسم تغییر دهد. طبق مشخصات رسمی، Tracker و Scanner هرکدام از باتری‌های 5400mAh استفاده می‌کنند و این ساختار برای انجام پروژه‌های طولانی و اسکن سیار طراحی شده است.

کالیبراسیون سریع و مناسب محیط‌های متغیر

برای یک سیستم اسکن سه‌بعدی حرفه‌ای که قرار است در محیط‌های مختلف مورد استفاده قرار گیرد، سرعت و سهولت کالیبراسیون نقش مهمی در حفظ یک Workflow کارآمد دارد. EinScan Trak امکان کالیبراسیون کامل سیستم را در حدود 5 تا 10 دقیقه فراهم می‌کند و برای حفظ عملکرد قابل اعتماد در شرایط محیطی متغیر طراحی شده است. محدوده دمای عملیاتی اعلام‌شده برای دستگاه از 10- تا 40 درجه سانتی‌گراد است که امکان استفاده از سیستم را در شرایط کاری متنوع‌تری فراهم می‌کند. این موضوع برای تیم‌هایی که اسکنر را به محل پروژه، کارگاه، کارخانه، فضای باز یا محیط مشتری منتقل می‌کنند اهمیت بیشتری دارد؛ زیرا تغییر محیط می‌تواند بخشی طبیعی از روند کاری روزانه باشد. علاوه بر این، EinScan Trak برای اسکن در محیط داخلی و خارجی طراحی شده و طبق مشخصات سازنده می‌تواند در شرایط نور شدید محیطی تا 110,000 Lux نیز مورد استفاده قرار گیرد. ترکیب کالیبراسیون نسبتاً سریع، محدوده دمای کاری گسترده و سازگاری با نور شدید محیطی باعث می‌شود سیستم برای پروژه‌های میدانی و محیط‌هایی که شرایط آن‌ها دائماً ثابت و کنترل‌شده نیست، انعطاف‌پذیری مناسبی داشته باشد

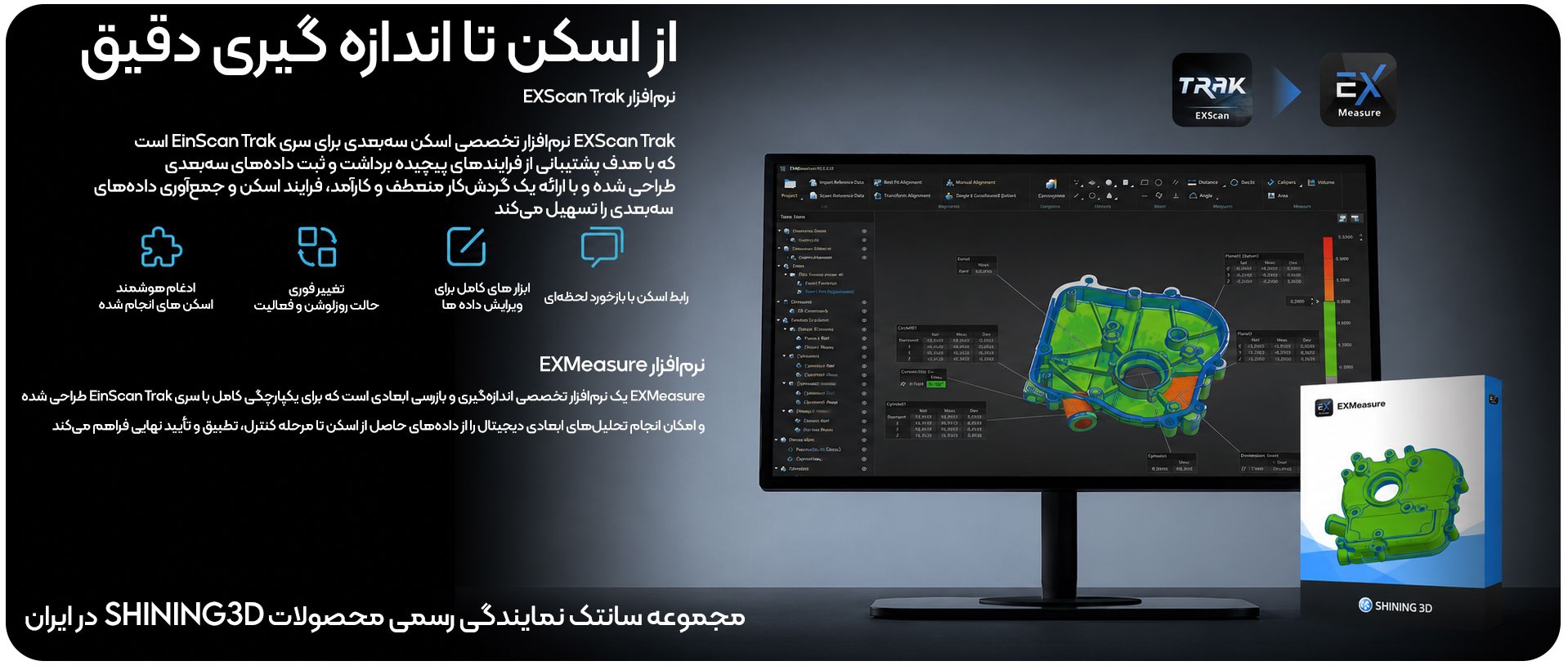

نرم‌افزار EXScan Trak و اکوسیستم مهندسی SHINING 3D

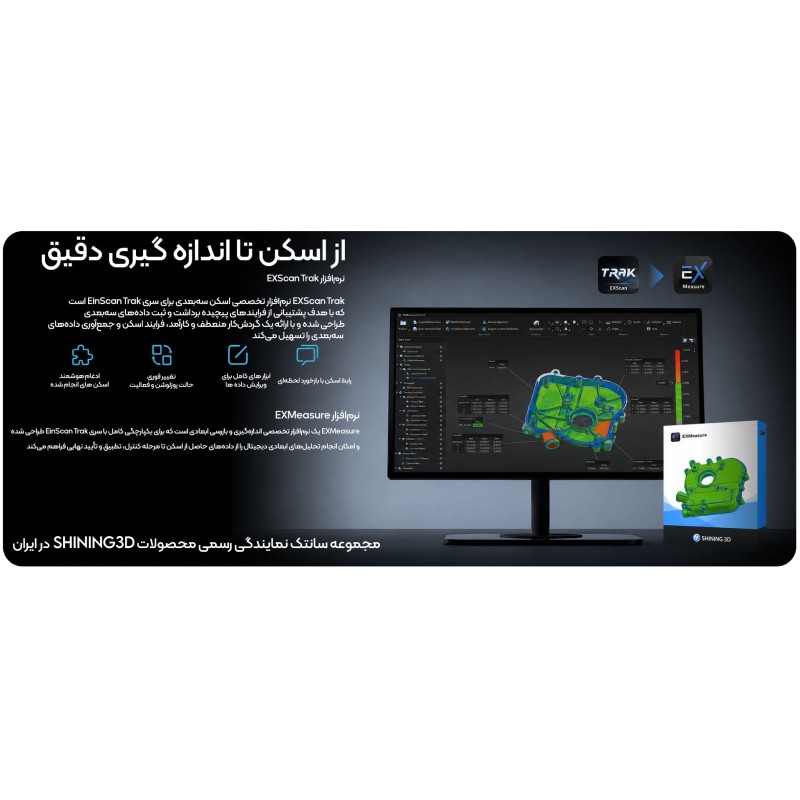

EinScan Trak همراه با اکوسیستم نرم‌افزاری SHINING 3D امکان ایجاد یک Workflow کامل از اسکن تا اندازه‌گیری و مهندسی معکوس را فراهم می‌کند. EXScan Trak برای جمع‌آوری و مدیریت داده‌های سه‌بعدی طراحی شده و قابلیت‌هایی مانند ادغام هوشمند Modeها و Resolutionهای مختلف، تغییر لحظه‌ای حالت لیزر و رزولوشن، ابزارهای ویرایش داده و بازخورد لحظه‌ای را ارائه می‌کند.

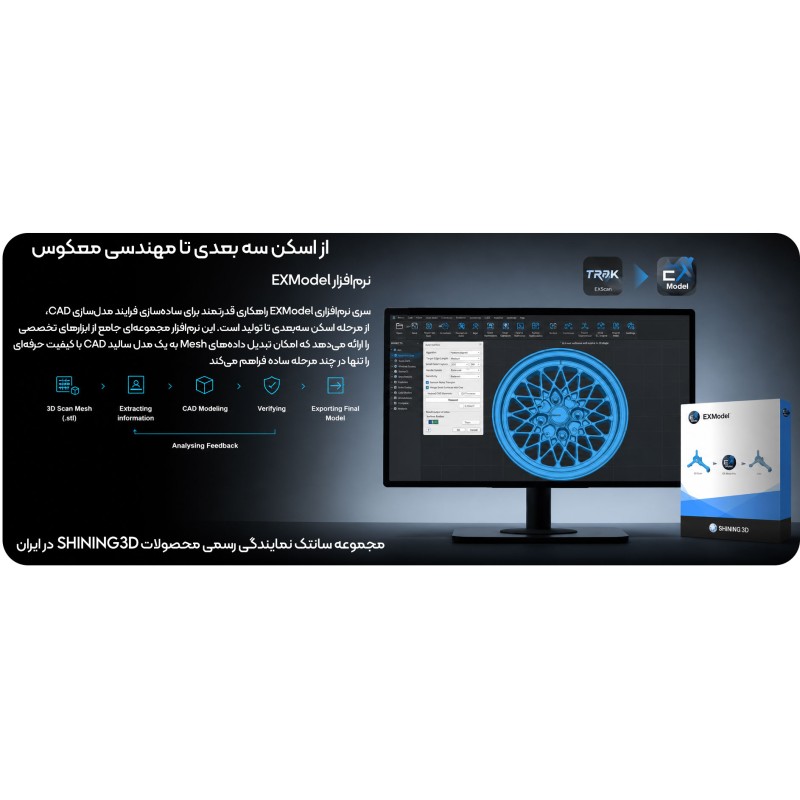

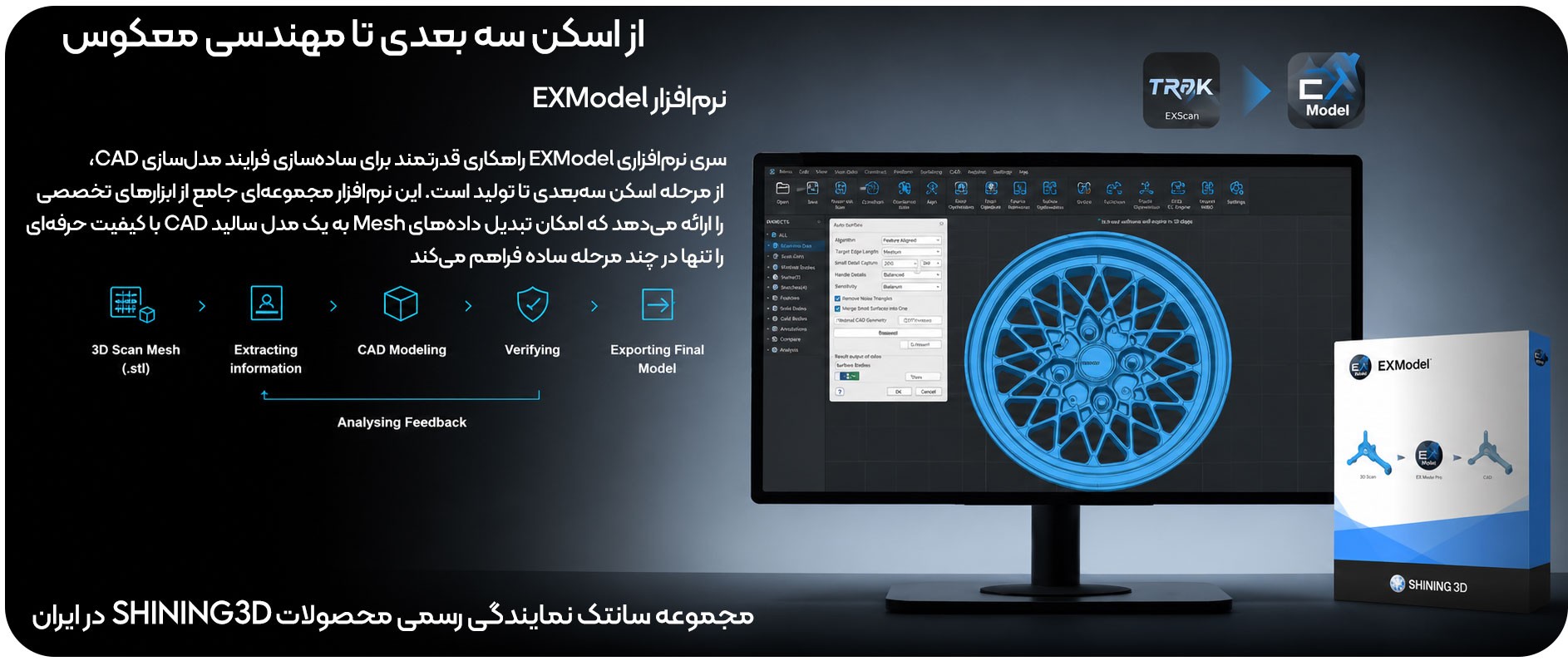

EXModel Series برای تبدیل Mesh حاصل از اسکن به مدل CAD قابل استفاده است، در حالی که EXMeasure برای تحلیل ابعادی دیجیتال، Alignment، استخراج Feature، بازرسی GD&T، مقایسه Color Map و تهیه گزارش‌های تصویری طراحی شده است.

این زنجیره نرم‌افزاری می‌تواند فرایند 3D Scan → Mesh → CAD Modeling → Verification → Final Model را برای کاربردهای مهندسی ساده‌تر و یکپارچه‌تر کند.

انتخابی قدرتمند برای مهندسی معکوس خودرو

یکی از کاربردهای برجسته EinScan Trak، صنعت خودرو است. امکان اسکن سریع بدنه کامل خودرو در Tracking Mode، استفاده از اسکنر دستی برای کابین و فضاهای محدود، حالت Single Laser برای سوراخ‌ها و هندسه‌های عمیق و Parallel Laser Lines برای لبه‌ها و جزئیات قطعات، یک مجموعه انعطاف‌پذیر برای پروژه‌های Automotive Reverse Engineering ایجاد می‌کند.

این قابلیت‌ها برای طراحی قطعات سفارشی، بازطراحی اجزای خودرو، ساخت Body Kit، بررسی قطعات، دیجیتال‌سازی نمونه‌های قدیمی و تولید مدل CAD از قطعات موجود قابل استفاده هستند.

کاربردهای EinScan Trak

دامنه کاربرد این سیستم تنها به صنایع خودرو محدود نیست. SHINING 3D کاربردهای اصلی آن را شامل طراحی محصول و طراحی صنعتی، سفارشی‌سازی صنعتی، حفظ آثار فرهنگی و هنری، تولید محتوای AR/VR و دیجیتال، آموزش و تحقیقات علمی معرفی کرده است.

ترکیب اسکن بی‌سیم، قابلیت Marker-Free، اسکن اجسام بزرگ و کوچک، ثبت Texture و پشتیبانی از Workflow مهندسی معکوس باعث می‌شود EinScan Trak برای شرکت‌های مهندسی، مراکز تحقیق و توسعه، صنایع تولیدی، مراکز طراحی و دانشگاه‌ها یک راهکار چندمنظوره باشد.

خلاصه مشخصات فنی SHINING 3D EinScan Trak

  • نوع سیستم: اسکنر سه‌بعدی لیزری بی‌سیم با Tracking
  • حالت کاری: Tracking Mode / Handheld Scanner Mode
  • منبع نور: 19+19 خط لیزری متقاطع، 7 خط موازی و Single Line
  • سرعت اسکن: تا 2,630,000 نقطه بر ثانیه
  • رزولوشن: 0.05 تا 10 میلی‌متر
  • دقت حجمی: تا 0.1 میلی‌متر
  • Tracking Volume: برابر 15 متر مکعب
  • فاصله Tracking: از 800 تا 4000 میلی‌متر
  • فاصله کاری Handheld: از 100 تا 500 میلی‌متر
  • حداکثر FOV در Tracking: ‏4796 × 4174 میلی‌متر در فاصله 4000 میلی‌متر
  • حداکثر FOV در Handheld: ‏547 × 463 میلی‌متر در فاصله 500 میلی‌متر
  • دوربین‌های Tracker: دو دوربین 5MP
  • Depth Camera: دو دوربین 2MP
  • Texture Camera: یک دوربین 5MP
  • فرمت خروجی: STL، OBJ، PLY، 3MF و ASC
  • Laser Class: کلاس 2
  • دمای کاری: 10- تا 40 درجه سانتی‌گراد
  • استانداردها: CE، FCC، ROHS، WEEE، FDA، SRRC و IP50
  • وزن Tracker: حدود 1.02 کیلوگرم
  • وزن Spherical Scanner: حدود 1.46 کیلوگرم
  • وزن Handheld Scanner: حدود 0.48 کیلوگرم
  • شارژدهی Tracking: تا 5.5 ساعت
  • شارژدهی Handheld: تا 3.5 ساعت

مشخصات فوق براساس جدول فنی رسمی EinScan Trak ارائه شده توسط SHINING 3D استخراج شده‌اند.

جمع‌بندی؛ چرا EinScan Trak

SHINING 3D EinScan Trak راهکاری حرفه‌ای برای کاربرانی است که به اسکن سه‌بعدی سریع، دقیق و انعطاف‌پذیر نیاز دارند. طراحی دوحالته، سیستم Wireless Marker-Free Tracking، محدوده ردیابی 15 متر مکعبی، سرعت اسکن تا 2.63 میلیون نقطه در ثانیه، رزولوشن تا 0.05 میلی‌متر و سه حالت مختلف لیزری، این دستگاه را برای طیف گسترده‌ای از پروژه‌های صنعتی و مهندسی آماده می‌کند.

قابلیت جدا کردن اسکنر و استفاده مستقل از آن نیز یک مزیت کلیدی است؛ زیرا کاربر می‌تواند ابتدا جسم بزرگی مانند خودرو را با Tracking Mode دیجیتال‌سازی کند و سپس برای ثبت جزئیات، فضاهای محدود یا قطعات کوچک، بدون تغییر سیستم اصلی به حالت Handheld برود. امکان ادغام داده‌های این حالت‌ها در یک پروژه نیز Workflow مهندسی معکوس را منسجم‌تر می‌کند.

مجموعه سانتک نمایندگی رسمی فروش و خدمات پس از فروش محصولات Shining 3D در ایران کلیه محصولات این برند محبوب را با یکسال گارانتی و دو سال خدمات پس از فروش به همراه راه اندازی و آموزش ارائه میکند

اگر هدف شما اسکن سه‌بعدی خودرو و قطعات بزرگ، مهندسی معکوس، طراحی صنعتی، بازرسی و اندازه‌گیری، دیجیتال‌سازی آثار یا ایجاد مدل‌های سه‌بعدی حرفه‌ای است، EinScan Trak مجموعه‌ای از قابلیت‌های اسکن صنعتی را در یک پلتفرم بی‌سیم، قابل حمل و انعطاف‌پذیر ارائه می‌دهد.

: SUN5180
ناموجود

مشخصات

نام کامل محصول
SHINING 3D EinScan Trak
نوع کالا
اسکنر 3 بعدی
ابعاد محصول
ابعاد ترکر: 462×68×54 / ابعاد اسکنر 199×193×172
وزن محصول
ترکر 1 کیلوگرم - اسکنر با اسفر 1.46 کیلو - اسکنر تنها 480 گرم
ارتباط WiFi
بله
ارتباط USB
بله
سرعت اسکن نقاط
2,630,000 نقطه بر ثانیه
فاصله نقاط
0.05 ~ 10 میلی متر
عمق میدان
107 میلی متر
زاویه دید
4796*4174 میلی متر از فاصله 4000 میلی متری
دقت اسکن
0.05
دقت ولومتریک
تا 0.1 میلی متر
تراز اسکن
بدون نیاز به مارک - فیچر -همراه مارکر
فاصله مناسب اسکن
800 - 4000 میلی متر
منبع نوری
خطوط در هم تنیده لیزر 19+19
فرمت های خروجی
STL, OBJ, PLY, 3MF, ASC
سخت افزار مورد نیاز
حداقل : پردازنده i7 نسل 13 - رم 64 گیگابایت - گرافیک 6 گیگابایت
تکسچر اسکن
بله به کمک دوربین ویژن 5 مگاپیکسلی
گواهی های اخذ شده
CE, FCC, ROHS, WEEE, FDA, SRRC, IP50
حداکثر حجم اسکن
15m³
