Revopoint POP 4 3D Scanner

0 نظر
Revopoint
SUN5181
  • اسکنر سه بعدی لیزری Revopoint POP 4
  • 5 حالت اسکن حرفه‌ای برای کاربردهای متنوع
  • 30 خط لیزر آبی متقاطع برای اسکن سریع
  • سرعت اسکن لیزری تا 105 فریم بر ثانیه
  • ثبت تا 2 میلیون نقطه در ثانیه در حالت Multi-line Laser
  • ثبت تا 5 میلیون نقطه در ثانیه در حالت Full-Field
  • دقت تک‌فریم لیزری تا 0.03 میلی‌متر
  • دقت حجمی 0.03mm + 0.05mm × L(m)
  • فاصله نقاط تا 0.05 میلی‌متر برای ثبت جزئیات ظریف
ناموجود

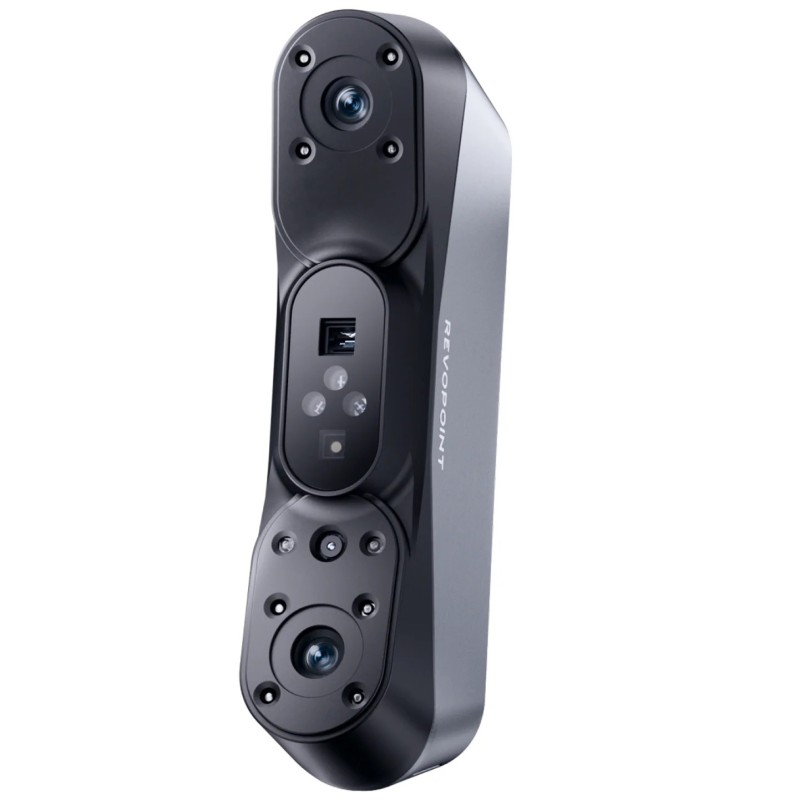

اسکنر سه‌بعدی Revopoint POP 4

نسل جدید اسکن سه‌بعدی حرفه‌ای با هوش مصنوعی

Revopoint POP 4 3D Scanner نسل جدید اسکنرهای سه‌بعدی قابل حمل Revopoint است که برای کاربرانی طراحی شده که به ترکیبی از دقت بالا، سرعت اسکن بسیار زیاد، انعطاف‌پذیری در اسکن سطوح مختلف و قابلیت استفاده در محیط داخلی و فضای باز نیاز دارند. POP 4 با بهره‌گیری از فناوری‌های Blue Multi-line Laser، نور ساختاری مادون قرمز Full-Field و VCSEL Structured Light می‌تواند طیف گسترده‌ای از اجسام کوچک تا متوسط، قطعات صنعتی، نمونه‌های مهندسی، آثار هنری، چهره و بدن انسان را به مدل سه‌بعدی دیجیتال تبدیل کند.

یکی از مهم‌ترین تفاوت‌های اسکنر سه بعدی Revopoint POP 4 نسبت به اسکنرهای سه‌بعدی معمولی، وجود چند فناوری اسکن در یک دستگاه است. کاربر می‌تواند متناسب با شکل، ابعاد، جنس سطح و محیط اسکن، بین حالت‌های مختلف جابه‌جا شود. حالت 30 خط لیزر آبی متقاطع برای اسکن سریع و دقیق، حالت Single Blue Laser Line برای حفره‌ها و شیارهای عمیق، حالت Infrared Full-Field Structured Light برای برداشت سریع سطح، و فناوری VCSEL Structured Light برای اسکن بدون مارکر و کار در فضای باز در اختیار کاربر قرار دارند.

این مجموعه قابلیت‌های اسکنز سه بعدی Revopoint POP 4  را به گزینه‌ای قدرتمند برای مهندسی معکوس، طراحی محصول، کنترل ابعادی، چاپ سه‌بعدی، تولید دیجیتال، ساخت قطعات سفارشی، آرشیو آثار فرهنگی و هنری و اسکن سه‌بعدی انسان تبدیل می‌کند.

پنج حالت اسکن برای کاربردهای مختلف

یکی از نقاط قوت اصلی اسکنر سه‌بعدی Revopoint POP 4 برخورداری از پنج حالت اسکن تخصصی است. به‌جای اینکه کاربر برای هر نوع پروژه به اسکنر متفاوتی نیاز داشته باشد، POP 4 امکان انتخاب روش مناسب اسکن را براساس ویژگی‌های قطعه فراهم می‌کند.

حالت‌های اصلی شامل High Speed، Deep Holes، Marker-Free Infrared Structured Light، Full-Field HD و Hybrid HD هستند. این معماری چندحالته باعث می‌شود دستگاه بتواند هم برای برداشت سریع هندسه کلی و هم برای ثبت جزئیات دقیق‌تر مورد استفاده قرار گیرد.

برای مثال، هنگام اسکن یک قطعه مهندسی با سطح پیچیده می‌توان از لیزر آبی استفاده کرد، در حالی که برای اسکن بدن یا اجسام بزرگ‌تر، حالت VCSEL یا Full-Field گزینه مناسب‌تری خواهد بود. این انعطاف‌پذیری یکی از دلایلی است که POP 4 می‌تواند هم در محیط‌های حرفه‌ای و صنعتی و هم در استودیوهای طراحی و چاپ سه‌بعدی مورد استفاده قرار گیرد.

اسکن فوق سریع با 30 خط لیزر آبی متقاطع

در حالت High Speed، اسکنر Revopoint POP 4 از 30 خط لیزر آبی متقاطع استفاده می‌کند. این سیستم قادر است داده‌های سطح را با نرخ بازگشت تا 2,000,000 نقطه در ثانیه ثبت کند و در صورت استفاده از GPU سازگار NVIDIA، سرعت اسکن می‌تواند به 105 فریم بر ثانیه برسد.

سرعت بالا به‌خصوص هنگام اسکن قطعاتی با سطح وسیع یا هندسه پیچیده اهمیت دارد، زیرا حرکت اسکنر روی قطعه روان‌تر انجام شده و حجم قابل توجهی از داده‌های سه‌بعدی در مدت کوتاهی جمع‌آوری می‌شود.

در حالت پردازش مبتنی بر CPU نیز سرعت اسکن لیزری می‌تواند تا 60 فریم بر ثانیه برسد. بنابراین حتی سیستم‌هایی که پردازش اصلی را از طریق CPU انجام می‌دهند نیز امکان استفاده از قابلیت‌های اسکن سریع POP 4 را خواهند داشت.

اسکن سطوح تیره و براق بدون نیاز معمول به اسپری اسکن

یکی از چالش‌های متداول در اسکن سه‌بعدی، ثبت صحیح اطلاعات از روی سطوح تیره، مشکی یا براق است. فناوری Blue Laser در POP 4 به دستگاه اجازه می‌دهد بسیاری از این سطوح را بدون نیاز به استفاده از اسپری اسکن ثبت کند.

این ویژگی به‌خصوص در محیط‌های مهندسی، تعمیرات، طراحی محصول و مهندسی معکوس اهمیت زیادی دارد؛ زیرا استفاده از اسپری علاوه بر افزایش زمان آماده‌سازی قطعه، ممکن است نیازمند پاک‌سازی سطح پس از پایان اسکن باشد.

البته در مورد سطوح شفاف یا کاملاً آینه‌ای و Specular همچنان استفاده از اسپری مخصوص اسکن توصیه می‌شود تا بهترین نتیجه ممکن حاصل شود.

حالت Deep Hole برای اسکن حفره‌ها و شیارهای عمیق

هندسه‌های عمیق یکی از دشوارترین بخش‌های یک قطعه برای اسکنرهای سه‌بعدی نوری محسوب می‌شوند. POP 4 برای حل این مسئله دارای حالت اختصاصی Deep Holes Scanning است که از یک خط لیزر آبی استفاده می‌کند.

Single Line Laser امکان تمرکز بهتر روی نواحی باریک، شیارها، کانال‌ها، فرورفتگی‌ها و حفره‌های عمیق را فراهم می‌کند. این قابلیت برای قطعات مکانیکی، اجزای ماشین‌آلات، قالب‌ها و قطعات صنعتی که دارای هندسه داخلی پیچیده هستند بسیار کاربردی است.

دقت تک‌فریم تا 0.03 میلی‌متر

در پروژه‌های مهندسی، سرعت به‌تنهایی کافی نیست و کیفیت داده‌های اندازه‌گیری‌شده اهمیت اساسی دارد. Revopoint POP 4 در حالت Line Laser قادر است به دقت تک‌فریم تا 0.03 میلی‌متر دست پیدا کند.

در حالت Full-Field Structured Light دقت تک‌فریم تا 0.08 میلی‌متر اعلام شده است. حالت VCSEL نیز در فاصله کاری 300 تا 500 میلی‌متر دقتی تا 0.10 میلی‌متر و در فاصله 500 تا 800 میلی‌متر دقتی تا 0.20 میلی‌متر ارائه می‌کند.

به این ترتیب کاربر می‌تواند متناسب با اولویت پروژه میان حداکثر دقت، سرعت برداشت اطلاعات و محدوده پوشش بزرگ‌تر تعادل ایجاد کند.

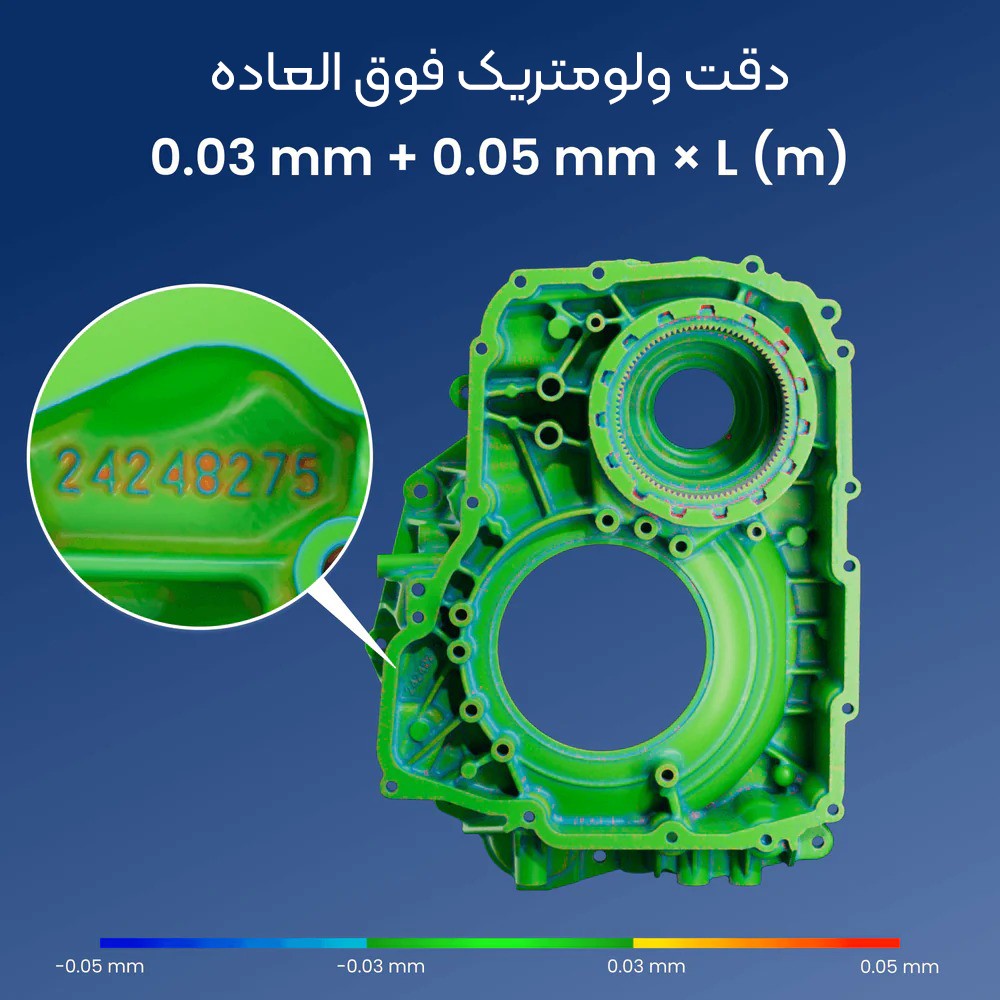

دقت حجمی حرفه‌ای برای مهندسی معکوس

یکی از مشخصات کلیدی Revopoint POP 4 برای پروژه‌های مهندسی، دقت حجمی Volumetric Accuracy برابر با 0.03mm+0.05mm×L(m) در حالت Multi-line Laser است؛ در این فرمول L طول جسم برحسب متر محسوب می‌شود. دقت حجمی نشان می‌دهد اسکنر تا چه اندازه می‌تواند صحت ابعادی مدل را در سراسر طول یک قطعه حفظ کند؛ بنابراین در پروژه‌های مهندسی معکوس، بازسازی CAD و دیجیتال‌سازی قطعات صنعتی اهمیت زیادی دارد.

برای مثال، اگر یک قطعه مکانیکی به طول 1 متر اسکن شود، براساس فرمول اعلام‌شده دقت حجمی برابر با 0.08 میلی‌متر خواهد بود. برای قطعه‌ای به طول 0.5 متر نیز این مقدار حدود 0.055 میلی‌متر محاسبه می‌شود. این ویژگی زمانی ارزشمند است که هدف صرفاً ثبت ظاهر قطعه نباشد و مدل سه‌بعدی حاصل قرار باشد به‌عنوان مرجع برای بازطراحی قطعه، استخراج ابعاد، ساخت نمونه جدید یا ایجاد مدل CAD استفاده شود.

دقت حجمی بالا به‌خصوص هنگام اسکن قطعات کشیده یا دارای هندسه پیچیده اهمیت پیدا می‌کند. برای نمونه، در اسکن یک قطعه خودرو، محفظه مکانیکی، قالب صنعتی یا مجموعه‌ای از سطوح و سوراخ‌های مرتبط با یکدیگر، حفظ موقعیت صحیح ویژگی‌های هندسی نسبت به یکدیگر برای بازسازی دقیق مدل ضروری است. POP 4 با دقت حجمی مشخص‌شده کمک می‌کند خطای تجمعی در طول فرآیند اسکن کنترل شود و تناسب کلی مدل دیجیتال با جسم واقعی حفظ گردد.

در کنار این ویژگی، دقت تک‌فریم Line Laser تا 0.03 میلی‌متر و Fused Point Distance تا 0.05 میلی‌متر نیز امکان ایجاد Point Cloud متراکم و ثبت جزئیات ظریف سطح را فراهم می‌کنند. ترکیب دقت تک‌فریم بالا با کنترل دقت در ابعاد کلی جسم، POP 4 را برای Workflowهایی مانند Scan-to-CAD، Reverse Engineering، طراحی قطعات جایگزین، توسعه محصول و آماده‌سازی مدل برای تولید یا چاپ سه‌بعدی به گزینه‌ای کاربردی تبدیل می‌کند.

Full-Field HD؛ تا 5 میلیون نقطه در ثانیه

حالت Full-Field HD برای زمانی طراحی شده که نیاز به برداشت سریع سطح بدون وابستگی مداوم به مارکرها وجود دارد. POP 4 در این حالت از Near-Infrared Full-Field Structured Light استفاده کرده و نرخ ثبت اطلاعات می‌تواند به 5,000,000 نقطه در ثانیه برسد.

سرعت اسکن Full-Field Structured Light تا 20 فریم بر ثانیه است. این حالت به‌خصوص برای اسکن بدن، چهره، مجسمه، آثار هنری، مدل‌های فیزیکی و اجسامی با ویژگی‌های هندسی قابل تشخیص مناسب است.

Hybrid HD؛ ترکیب سرعت و کیفیت داده

حالت Hybrid HD قابلیت‌های Full-Field و VCSEL را با یکدیگر ترکیب می‌کند تا Point Cloud با کیفیت بالا و سرعت مناسب ایجاد شود. این حالت زمانی مفید است که کاربر قصد دارد سطح نسبتاً بزرگی را اسکن کند اما همچنان به کیفیت هندسی مناسب برای مراحل بعدی مدل‌سازی نیاز دارد.

Hybrid HD می‌تواند فرآیند برداشت داده را برای پروژه‌هایی که بین اسکن سریع و اسکن دقیق قرار دارند ساده‌تر کند و نیاز به تغییر مکرر روش اسکن را کاهش دهد.

اسکن بدون مارکر با Infrared Structured Light

برای بسیاری از پروژه‌ها، چسباندن تعداد زیادی Marker روی قطعه یا محیط فرایندی زمان‌بر است. POP 4 با استفاده از Infrared Structured Light امکان اسکن Marker-Free بسیاری از اجسام را فراهم می‌کند.

سیستم Tracking دستگاه از روش‌های مختلفی شامل Feature، Marker، Global Marker و Color پشتیبانی می‌کند. در نتیجه کاربر می‌تواند براساس هندسه، بافت و ویژگی‌های سطح، مناسب‌ترین روش Tracking را انتخاب کند.

این انعطاف‌پذیری باعث می‌شود POP 4 هم برای پروژه‌های سریع بدون مارکر و هم برای پروژه‌های مهندسی دقیق مبتنی بر Marker قابل استفاده باشد.

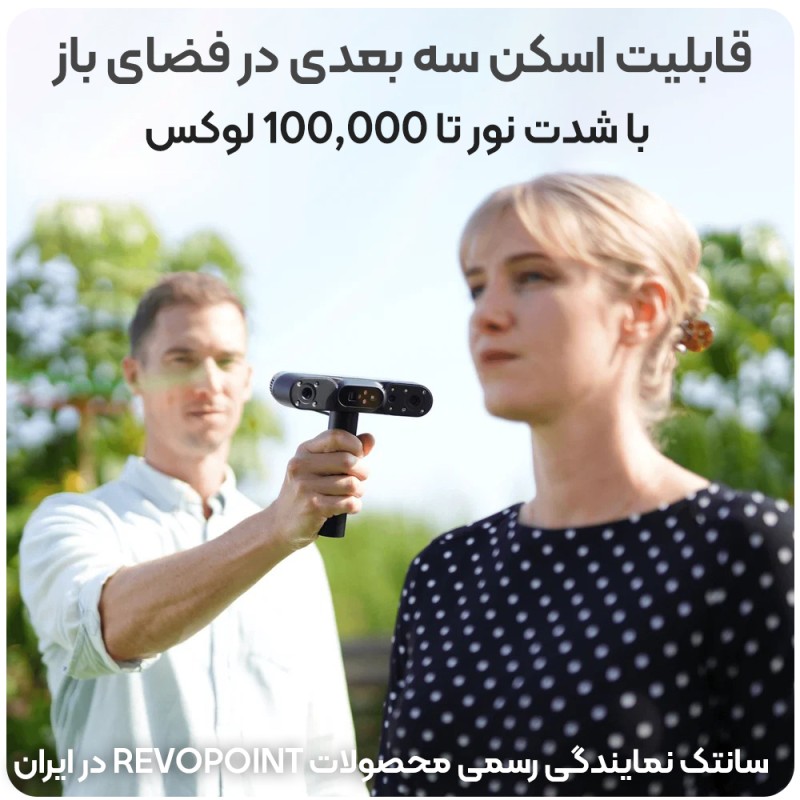

اسکن سه‌بعدی در فضای باز تا روشنایی 100,000 لوکس

اسکن در فضای باز همواره یکی از چالش‌های اسکنرهای مبتنی بر نور ساختاری بوده است. نور خورشید می‌تواند الگوی نور پروژکتور را مختل کرده و کیفیت داده را کاهش دهد. Revopoint در POP 4 از VCSEL با شدت بالا استفاده کرده تا قابلیت اسکن در محیط‌های بسیار روشن نیز فراهم شود.

در حالت VCSEL، دستگاه می‌تواند در شرایط روشنایی تا 100,000 lux مورد استفاده قرار گیرد. حالت Multi-line Laser به‌صورت استاندارد برای محیط‌هایی تا حدود 50,000 lux در نظر گرفته شده است، اما با استفاده از Outdoor Blue Filter امکان اسکن لیزری در شرایط نوری تا 100,000 لوکس نیز فراهم می‌شود.

این قابلیت POP 4 را برای اسکن خودرو، قطعات بزرگ، مجسمه‌ها، تجهیزات نصب‌شده و پروژه‌هایی که امکان انتقال قطعه به محیط کنترل‌شده وجود ندارد، کاربردی‌تر می‌کند.

پوشش Near-to-Far از فاصله 200 تا 800 میلی‌متر

فاصله کاری متغیر POP 4 امکان تطبیق دستگاه با پروژه‌های متفاوت را فراهم می‌کند. در حالت Multi-line Laser فاصله کاری 200 تا 400 میلی‌متر است. در حالت Full-Field HD و Hybrid HD فاصله کاری 250 تا 500 میلی‌متر و در حالت VCSEL این مقدار به 300 تا 800 میلی‌متر می‌رسد.

بنابراین برای ثبت جزئیات می‌توان اسکنر را به جسم نزدیک کرد و در پروژه‌هایی که پوشش سطح بیشتری مورد نیاز است، از فاصله بیشتر و حالت VCSEL بهره گرفت.

در نزدیک‌ترین فاصله، محدوده برداشت تک‌فریم به 131 × 134 میلی‌متر در فاصله 200 میلی‌متری می‌رسد. در حالت VCSEL و فاصله 800 میلی‌متری نیز محدوده برداشت می‌تواند تا 505 × 538 میلی‌متر افزایش پیدا کند.

مناسب برای اجسام کوچک تا متوسط

POP 4 برای اسکن اجسام Small to Medium طراحی شده و حداقل حجم قابل اسکن آن حدود 10 × 10 × 10 میلی‌متر است. در سمت دیگر، حداکثر حجم اسکن اعلام‌شده به 2 × 2 × 2 متر می‌رسد.

این دامنه وسیع باعث می‌شود یک دستگاه بتواند پروژه‌های متنوعی را پوشش دهد؛ از قطعات کوچک مکانیکی و نمونه‌های صنعتی گرفته تا اشیای بزرگ‌تر، بدن انسان و اجزای خودرو.

هوش مصنوعی برای Segmentation و Tracking لحظه‌ای

اسکنر سه‌بعدی Revopoint POP 4 از قابلیت Real-Time AI Object Segmentation & Tracking بهره می‌برد که به دستگاه کمک می‌کند سوژه اصلی را در حین اسکن بهتر تشخیص داده و آن را از بخش‌های اضافی محیط تفکیک کند. این فناوری به‌خصوص در پروژه‌هایی که جسم در مقابل یک پس‌زمینه پیچیده قرار دارد، می‌تواند حجم داده‌های ناخواسته را کاهش داده و فرآیند آماده‌سازی مدل سه‌بعدی را ساده‌تر کند.

برای مثال، هنگام اسکن یک قطعه خودرو، مجسمه یا نمونه صنعتی که روی میز کار قرار گرفته است، ممکن است بخش‌هایی از میز، پایه یا محیط اطراف نیز وارد محدوده دید اسکنر شوند. سیستم AI Segmentation تلاش می‌کند تمرکز بیشتری روی جسم اصلی داشته باشد و جداسازی سوژه از محیط را در همان مرحله برداشت داده بهبود دهد. در نتیجه کاربر پس از پایان اسکن زمان کمتری برای حذف Point Cloudهای اضافی و پاک‌سازی مدل صرف خواهد کرد.

در بخش Tracking نیز POP 4 از روش‌های مختلفی مانند Feature Tracking، Marker Tracking، Global Marker و Color Tracking پشتیبانی می‌کند. این تنوع باعث می‌شود اسکنر بتواند موقعیت خود را نسبت به جسم در شرایط مختلف بهتر حفظ کند. برای نمونه، روی یک قطعه دارای جزئیات هندسی متعدد می‌توان از Feature Tracking استفاده کرد، در حالی که برای سطوح ساده‌تر و کم‌جزئیات، استفاده از Marker می‌تواند پایداری Tracking را افزایش دهد.

ترکیب هوش مصنوعی، Segmentation لحظه‌ای و چند روش Tracking باعث می‌شود POP 4 در پروژه‌های پیچیده عملکرد روان‌تری داشته باشد و احتمال از دست رفتن موقعیت اسکنر نسبت به جسم کاهش پیدا کند. این قابلیت برای کاربردهایی مانند مهندسی معکوس، اسکن قطعات صنعتی، اسکن بدن، دیجیتال‌سازی آثار هنری و تولید مدل‌های سه‌بعدی دقیق مزیت مهمی محسوب می‌شود، زیرا علاوه بر افزایش کیفیت داده، زمان مورد نیاز برای Post-Processing را نیز کاهش می‌دهد.

فراتر از Mesh با 3D Gaussian Splatting

یکی از پیشرفته‌ترین قابلیت‌های POP 4 پشتیبانی از Photo-Realistic 3D Gaussian Splatting یا 3DGS است. این فناوری امکان حرکت از مدل‌های سه‌بعدی Mesh سنتی به سمت نمایش‌های سه‌بعدی بسیار واقع‌گرایانه‌تر را فراهم می‌کند.

Revopoint از فناوری اختصاصی Physically-Scaled 3D Gaussian Splatting استفاده می‌کند که اطلاعات Point Cloud و داده‌های RGB را برای ایجاد مدل‌های Gaussian با مقیاس فیزیکی واقعی ترکیب می‌کند.

این قابلیت برای Digital Twin، واقعیت مجازی و افزوده، مستندسازی آثار هنری، تولید محتوای سه‌بعدی، نمایش دیجیتال محصولات و پروژه‌های آرشیو سه‌بعدی اهمیت ویژه‌ای دارد.

ثبت رنگ با دوربین RGB

POP 4 به دوربین RGB با رزولوشن 1.3 مگاپیکسل مجهز شده و از Color Scanning پشتیبانی می‌کند. علاوه بر هندسه، اطلاعات رنگی سطح نیز می‌تواند در فرآیند اسکن ثبت شود.

این ویژگی برای اسکن آثار هنری، مجسمه‌ها، اشیای تاریخی، نمونه‌های طراحی و پروژه‌هایی که ظاهر واقعی جسم اهمیت دارد، بسیار کاربردی است.

دستگاه همچنین دارای دو White Flash LED است که می‌تواند به ثبت بهتر اطلاعات رنگی در شرایط مناسب کمک کند.

سیستم نورپردازی پیشرفته

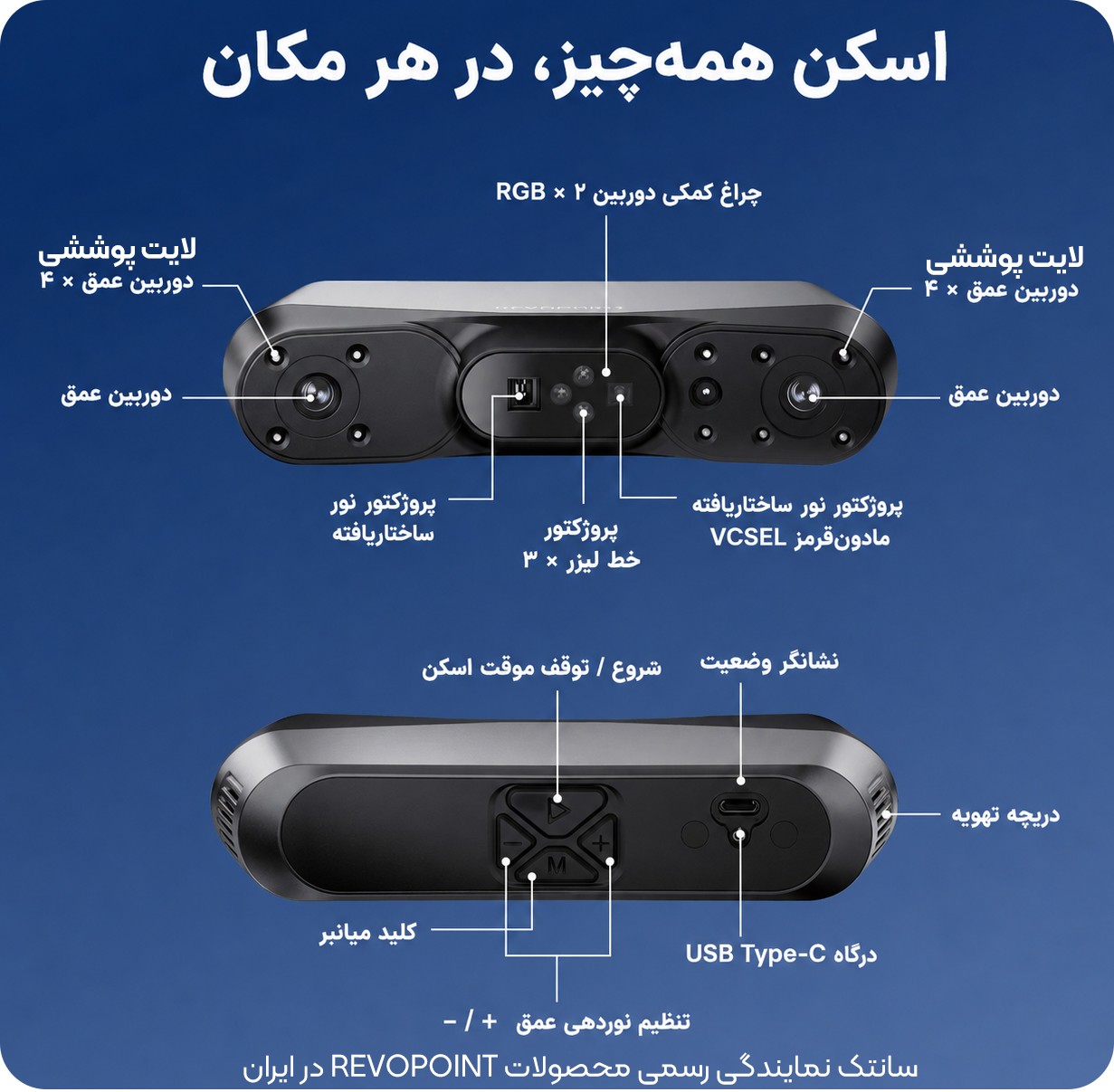

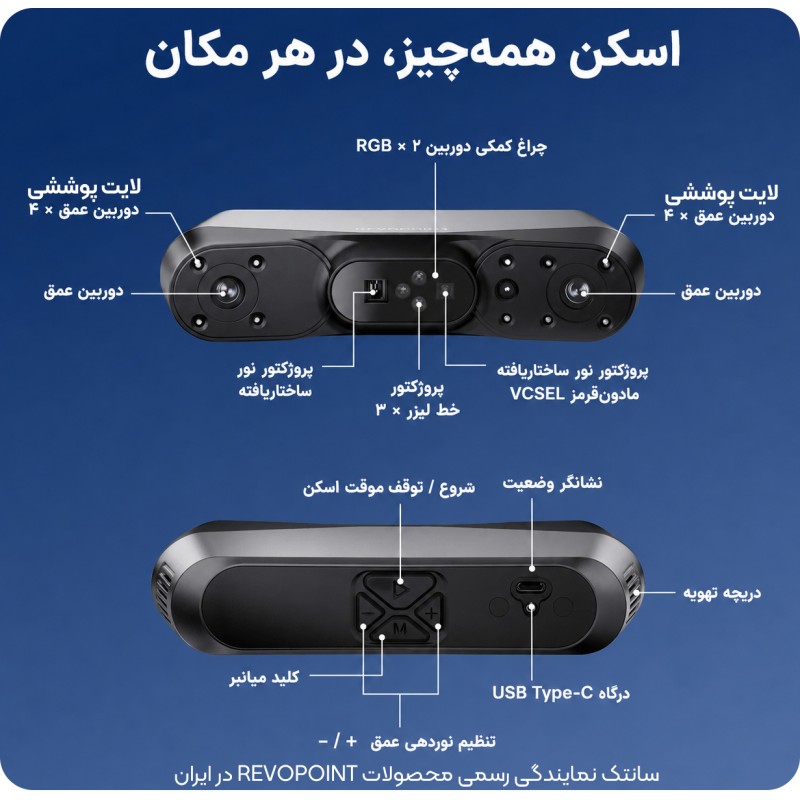

POP 4 در مجموع دارای 8 Fill Light شامل چهار LED مادون قرمز و چهار LED آبی است. وجود سیستم نورپردازی داخلی به اسکنر کمک می‌کند تا داده‌های سطح را در شرایط مختلف با ثبات بیشتری ثبت کند.

ترکیب منابع نور متفاوت با Blue Laser، Full-Field Infrared و VCSEL نشان می‌دهد که POP 4 برای یک سناریوی محدود طراحی نشده، بلکه هدف آن ایجاد یک پلتفرم چندمنظوره برای پروژه‌های مختلف اسکن سه‌بعدی است.

باتری 5500 میلی‌آمپرساعتی و تا 4 ساعت اسکن

در نسخه Premium و هنگام استفاده از Battery Grip با ظرفیت 5500 mAh، امکان انجام پروژه‌های طولانی‌تر بدون وابستگی دائمی به پریز برق فراهم می‌شود.

طبق مشخصات دستگاه، باتری در شرایط مصرف متوسط می‌تواند تا حدود 4 ساعت انرژی مورد نیاز برای کار را تأمین کند. این قابلیت به‌خصوص برای پروژه‌های میدانی، اسکن در فضای باز، نمایشگاه‌ها، سایت‌های صنعتی و مکان‌هایی که دسترسی آسان به برق وجود ندارد مفید است.

وزن تنها 286 گرم

با وجود مجموعه گسترده‌ای از فناوری‌های اسکن، وزن خود اسکنر تنها 286 گرم است. ابعاد دستگاه نیز حدود 160 × 30 × 72 میلی‌متر است.

وزن پایین در اسکنرهای Handheld اهمیت زیادی دارد، زیرا پروژه‌های پیچیده ممکن است نیازمند حرکت مداوم دستگاه برای چندین دقیقه باشند. طراحی سبک POP 4 می‌تواند خستگی دست را کاهش داده و کنترل اسکنر را هنگام حرکت اطراف قطعه آسان‌تر کند.

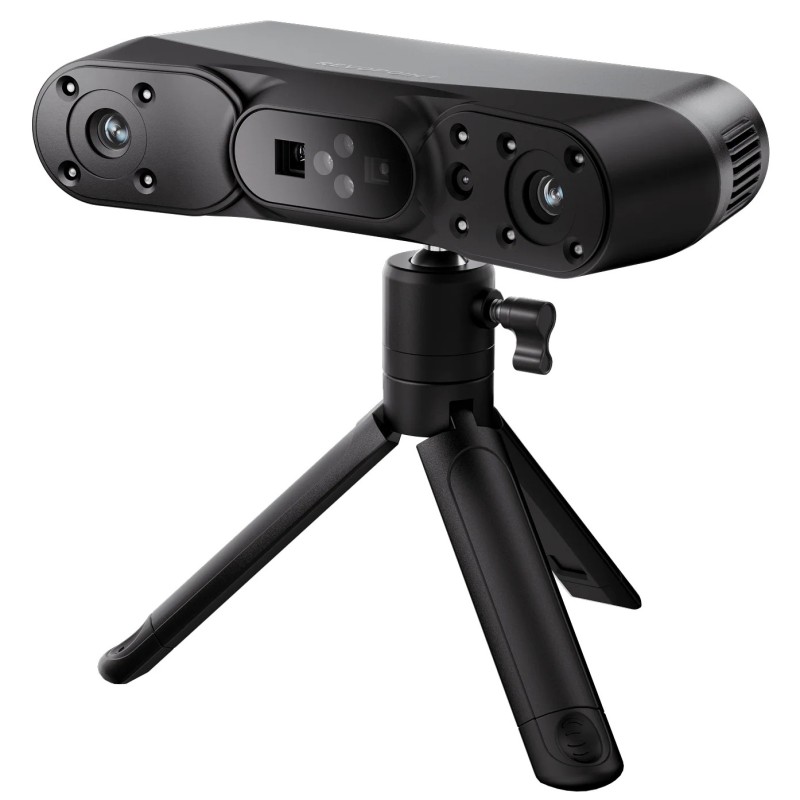

قابلیت استفاده به‌صورت Handheld و Desktop

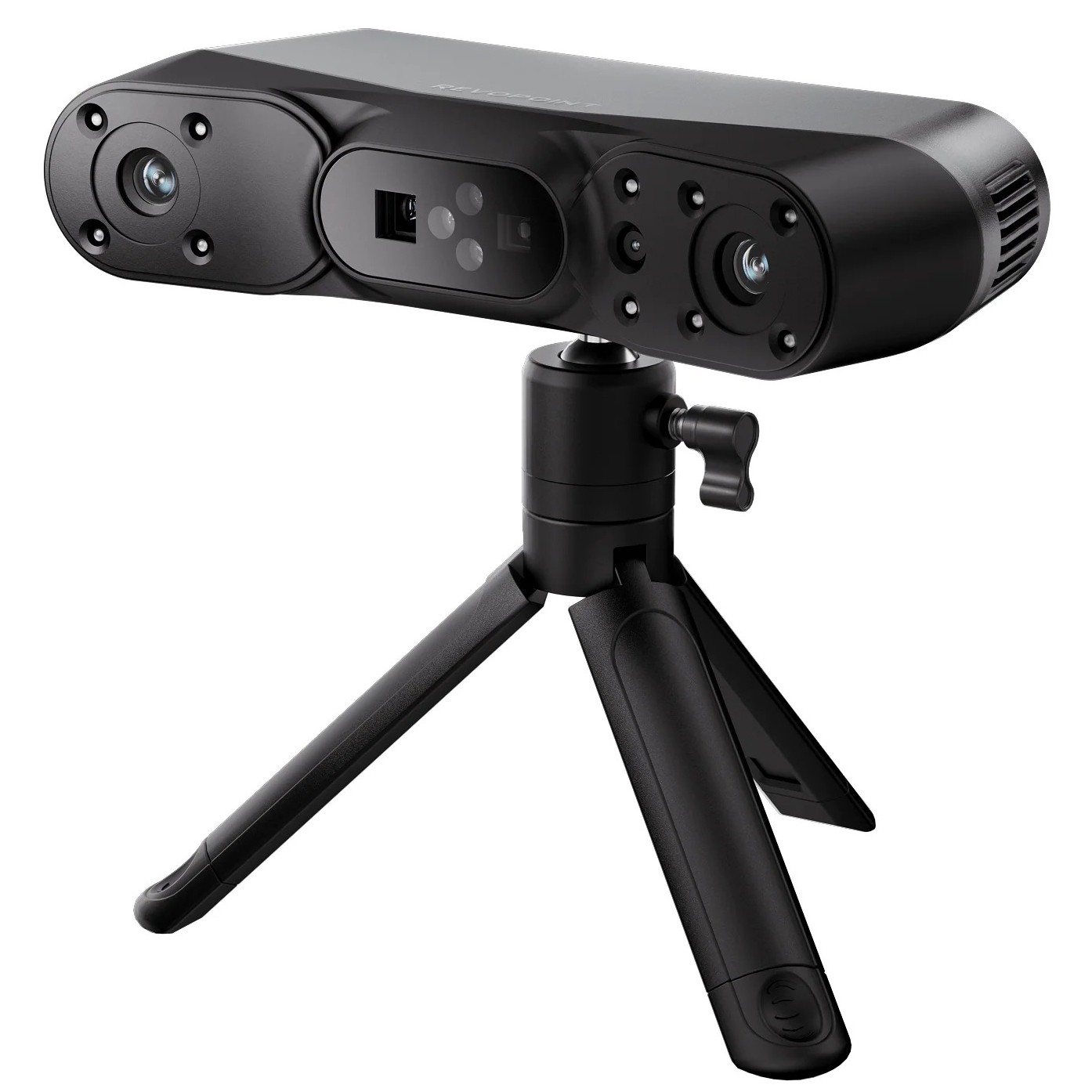

Revopoint POP 4 تنها یک اسکنر دستی نیست و از هر دو حالت Handheld و Desktop پشتیبانی می‌کند. برای قطعات کوچک می‌توان دستگاه را همراه با Tripod و Mini Turntable استفاده کرد تا فرآیند اسکن کنترل‌شده‌تر انجام شود.

در مقابل، برای قطعات بزرگ‌تر یا اجسامی که امکان قرار دادن آنها روی Turntable وجود ندارد، کاربر می‌تواند اسکنر را به‌صورت دستی حرکت دهد.

این قابلیت برای کارگاه‌های طراحی، مراکز چاپ سه‌بعدی و آزمایشگاه‌هایی که با قطعات متنوع کار می‌کنند، مزیت مهمی محسوب می‌شود.

اتصال بی‌سیم با Wi-Fi 6

POP 4 از Wi-Fi 6 و Bluetooth 4.1 پشتیبانی می‌کند و برای اتصال سیمی نیز دارای رابط USB Type-C to Type-C USB 3.0 است.

امکان اتصال به تلفن‌های هوشمند iOS و Android باعث می‌شود کاربر برای برخی حالت‌های اسکن بتواند پروژه را با تجهیزات سبک‌تری اجرا کند. قابلیت Revo Mirror نیز امکان Stream کردن اسکن‌های Blue Laser پردازش‌شده توسط کامپیوتر روی دستگاه موبایل را فراهم می‌کند.

توجه داشته باشید که حالت Multi-line Laser برای عملکرد مستقل روی موبایل طراحی نشده و به کامپیوتر نیاز دارد؛ تصویر و فرآیند اسکن می‌تواند به‌صورت Real-Time روی موبایل نمایش داده شود. حالت‌های Full-Field و VCSEL امکان استفاده مستقل با گوشی سازگار را دارند.

سازگار با Windows، macOS، Android و iOS

POP 4 برای ایجاد یک Workflow انعطاف‌پذیر از سیستم‌عامل‌های مختلف پشتیبانی می‌کند. سیستم‌های سازگار شامل Windows 10/11 نسخه 64 بیتی، macOS 11 یا بالاتر، Android و پلتفرم iOS مطابق وضعیت پشتیبانی نرم‌افزاری Revopoint هستند.

برای پروژه‌های سنگین و اسکن لیزری با سرعت بالا، استفاده از کامپیوتر قدرتمند توصیه می‌شود. در ویندوز، سیستم پیشنهادی شامل پردازنده Intel Core i9 نسل دوازدهم یا بالاتر، حداقل 32GB RAM و NVIDIA RTX 4060 8GB یا بهتر است.

در macOS نیز سیستم‌های مبتنی بر M3 Pro، M3 Max یا M3 Ultra و بالاتر با حداقل 24GB RAM برای عملکرد حرفه‌ای‌تر توصیه شده‌اند.

خروجی مناسب برای چاپ سه‌بعدی و طراحی

POP 4 از مجموعه گسترده‌ای از فرمت‌های خروجی شامل:

PLY، OBJ، STL، ASC، 3MF، GLTF، FBX و Splat

پشتیبانی می‌کند.

پشتیبانی از STL، OBJ و 3MF برای کاربران چاپ سه‌بعدی اهمیت زیادی دارد، در حالی که فرمت‌های دیگر می‌توانند برای پردازش Point Cloud، طراحی، Visualization و پروژه‌های 3DGS مورد استفاده قرار گیرند.

دستگاه همچنین قابلیت ایجاد مدل‌های Ready to Print را ارائه می‌دهد و می‌تواند بخشی از یک Workflow کامل از جسم واقعی تا مدل دیجیتال و چاپ سه‌بعدی باشد.

اکوسیستم یکپارچه Scan-to-CAD و Inspection

Revopoint برای POP 4 یک اکوسیستم نرم‌افزاری یکپارچه در نظر گرفته است که شامل POP 4، Revo Design و Revo Measure می‌شود.

هدف این ساختار کاهش نیاز به جابه‌جایی مداوم میان نرم‌افزارهای مختلف است. داده اسکن‌شده می‌تواند وارد مراحل بعدی شامل پردازش Mesh، طراحی و بازسازی CAD و کنترل و بررسی ابعادی شود.

برای شرکت‌های مهندسی، تیم‌های تحقیق و توسعه و مراکز طراحی محصول، داشتن Workflow منسجم می‌تواند زمان تبدیل جسم واقعی به مدل قابل استفاده در CAD یا Inspection را کاهش دهد.

کاربردهای Revopoint POP 4

انعطاف‌پذیری POP 4 باعث شده است که بتوان از آن در طیف گسترده‌ای از پروژه‌های حرفه‌ای استفاده کرد. مهم‌ترین کاربردهای این اسکنر شامل مهندسی معکوس قطعات، طراحی صنعتی، چاپ سه‌بعدی، دیجیتال‌سازی قطعات یدکی، ساخت قطعات سفارشی، کنترل ابعادی، طراحی CAD، اسکن خودرو و قطعات آن، اسکن بدن و چهره، تولید آواتار سه‌بعدی، مستندسازی آثار هنری، آرشیو دیجیتال میراث فرهنگی، طراحی بازی و محتوای سه‌بعدی، Digital Twin و پروژه‌های 3D Gaussian Splatting است.

وجود فناوری‌های متفاوت اسکن در یک دستگاه باعث می‌شود POP 4 برای کاربری که پروژه‌های متنوع دارد، گزینه‌ای بسیار انعطاف‌پذیر باشد.

مشخصات فنی Revopoint POP 4

نام محصول: Revopoint POP 4
نوع اسکن: Handheld و Desktop
فناوری: Blue Multi-line Laser، Near-Infrared Full-Field Structured Light و VCSEL Structured Light
محدوده اندازه جسم: کوچک تا متوسط
دقت Line Laser: تا 0.03 میلی متر
دقت Full-Field: تا 0.08 میلی متر
دقت VCSEL: تا 0.10 mm در فاصله 300–500 میلی متر
دقت حجمی: 0.03mm+0.05mm×L(m)
Fused Point Distance: تا 0.05 میلی متر
سرعت Multi-line Laser: تا 105 fps با NVIDIA GPU
سرعت Full-Field: تا 20 fps
سرعت VCSEL: تا 30 fps
نرخ ثبت نقاط Multi-line: تا 2 میلیون نقطه بر ثانیه
نرخ ثبت نقاط Full-Field: تا 5 میلیون نقطه بر ثانیه
رزولوشن دوربین 1.3 مگاپیکسل
اسکن رنگی: دارد
حداقل حجم اسکن: 10 × 10 × 10 میلی متر
حداکثر حجم اسکن: 2 × 2 × 2 متر
Wi-Fi: Wi-Fi 6
Bluetooth: نسخه 4.1
رابط: USB Type-C / USB 3.0
توان ورودی: DC 5V / 2A
وزن: 286 گرم
ابعاد: 160 × 30 × 72 میلی متر
ظرفیت Battery Grip: 5500 میلی آمپری
زمان کار باتری: تا حدود 4 ساعت
فرمت خروجی: PLY, OBJ, STL, ASC, 3MF, GLTF, FBX, Splat
قابلیت کالیبراسیون مجدد توسط کاربر: دارد

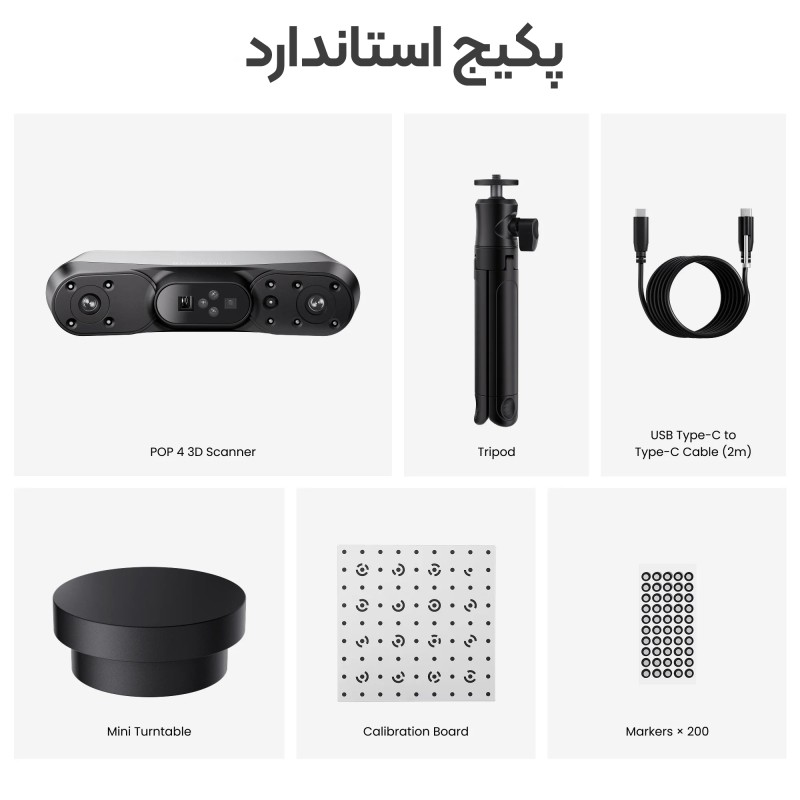

محتویات جعبه Revopoint POP 4 Standard Edition

نسخه استاندارد شامل تجهیزات اصلی مورد نیاز برای شروع اسکن سه‌بعدی است:

  • POP 4 3D Scanner
  • کابل USB Type-C به Type-C دو متری
  • Tripod
  • تعداد 200 عدد Marker
  • Mini Turntable
  • Calibration Board

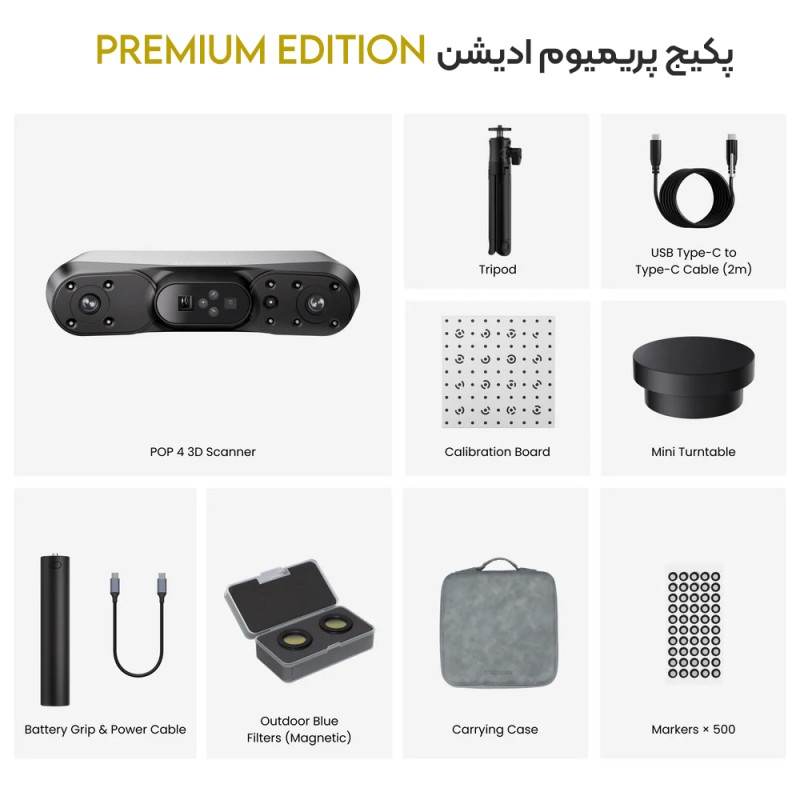

محتویات Revopoint POP 4 Premium Edition

نسخه Premium علاوه بر محتویات نسخه Standard، تجهیزات بیشتری برای حمل و پروژه‌های Outdoor ارائه می‌کند:

  • تمام محتویات Standard Edition
  • Carrying Case
  • Battery Grip و کابل برق
  • Outdoor Blue Filters مغناطیسی
  • تعداد 300 عدد Marker

چرا Revopoint POP 4 انتخاب مناسبی برای کاربران حرفه‌ای است؟

مهم‌ترین مزیت Revopoint POP 4 3D Scanner این است که کاربر را به یک فناوری اسکن محدود نمی‌کند. ترکیب 30 خط لیزر آبی، Single Blue Laser Line، Full-Field Infrared Structured Light و VCSEL Structured Light باعث شده یک اسکنر سبک و قابل حمل بتواند پروژه‌های بسیار متفاوتی را پوشش دهد.

سرعت اسکن لیزری تا 105 fps، دقت تک‌فریم لیزری تا 0.03 میلی‌متر، دقت حجمی 0.03 mm + 0.05 mm × L(m)، اسکن Outdoor تا 100,000 lux، قابلیت AI Segmentation، پشتیبانی از اسکن رنگی و فناوری 3D Gaussian Splatting مجموعه‌ای از قابلیت‌ها را ایجاد کرده‌اند که POP 4 را فراتر از یک اسکنر سه‌بعدی ساده قرار می‌دهد.

برای کاربران حوزه چاپ سه‌بعدی، مهندسی معکوس، طراحی محصول، ساخت دیجیتال، CAD، بازرسی ابعادی، اسکن انسان، آثار هنری و تولید محتوای سه‌بعدی، POP 4 می‌تواند یک راهکار چندمنظوره و قابل حمل برای تبدیل دنیای واقعی به داده‌های سه‌بعدی دیجیتال باشد.

جمع‌بندی

اسکنر سه‌بعدی Revopoint POP 4 ترکیبی از سرعت، دقت، قابلیت حمل و فناوری‌های مدرن تصویربرداری سه‌بعدی را در یک دستگاه ارائه می‌دهد. امکان انتخاب میان چند حالت اسکن، پشتیبانی از Blue Laser و Infrared Structured Light، عملکرد قدرتمند در فضای باز، اسکن بدون مارکر، هوش مصنوعی برای Segmentation و Tracking و پشتیبانی از 3D Gaussian Splatting باعث شده است POP 4 برای طیف وسیعی از کاربردهای حرفه‌ای مناسب باشد.

اگر هدف شما خرید یک اسکنر سه‌بعدی حرفه‌ای برای مهندسی معکوس، چاپ سه‌بعدی، طراحی صنعتی، اسکن قطعات، اسکن بدن یا تولید مدل‌های سه‌بعدی با جزئیات بالا است، Revopoint POP 4 با وزن تنها 286 گرم و مجموعه گسترده‌ای از فناوری‌های اسکن، یکی از گزینه‌های قابل توجه در نسل جدید اسکنرهای سه‌بعدی قابل حمل محسوب می‌شود.

: SUN5181
ناموجود

مشخصات

نام کامل محصول
Revopoint POP 4
نوع کالا
اسکنر 3 بعدی
ابعاد محصول
160×30×72 میلی متر
وزن محصول
286 گرم
ارتباط WiFi
بله
بلوتوث
4.1
ارتباط USB
بله
سرعت اسکن نقاط
105 فریم بر ثانیه با کارت گرافیک پیشنهادی
فاصله نقاط
0.05 میلی متر
عمق میدان
71 میلی متر
زاویه دید
46*37 درجه
دقت اسکن
0.03 میلی متر
دقت ولومتریک
0.03mm+0.05mm×L(m)
فاصله مناسب اسکن
200 الی 800 میلی متر
منبع نوری
لیزر و مادون قرمز ساختار یافته
فرمت های خروجی
PLY, OBJ, STL, ASC, 3MF, GLTF, FBX, Splat
سخت افزار مورد نیاز
i7 13th Gen - 32GB RAM - 8GB VGA
فریم ریت دوربین ویژن
105 فریم بر ثانیه
تکسچر اسکن
بله
حداقل حجم اسکن
10*10*10 میلی متر
حداکثر حجم اسکن
2*2*2 متر
