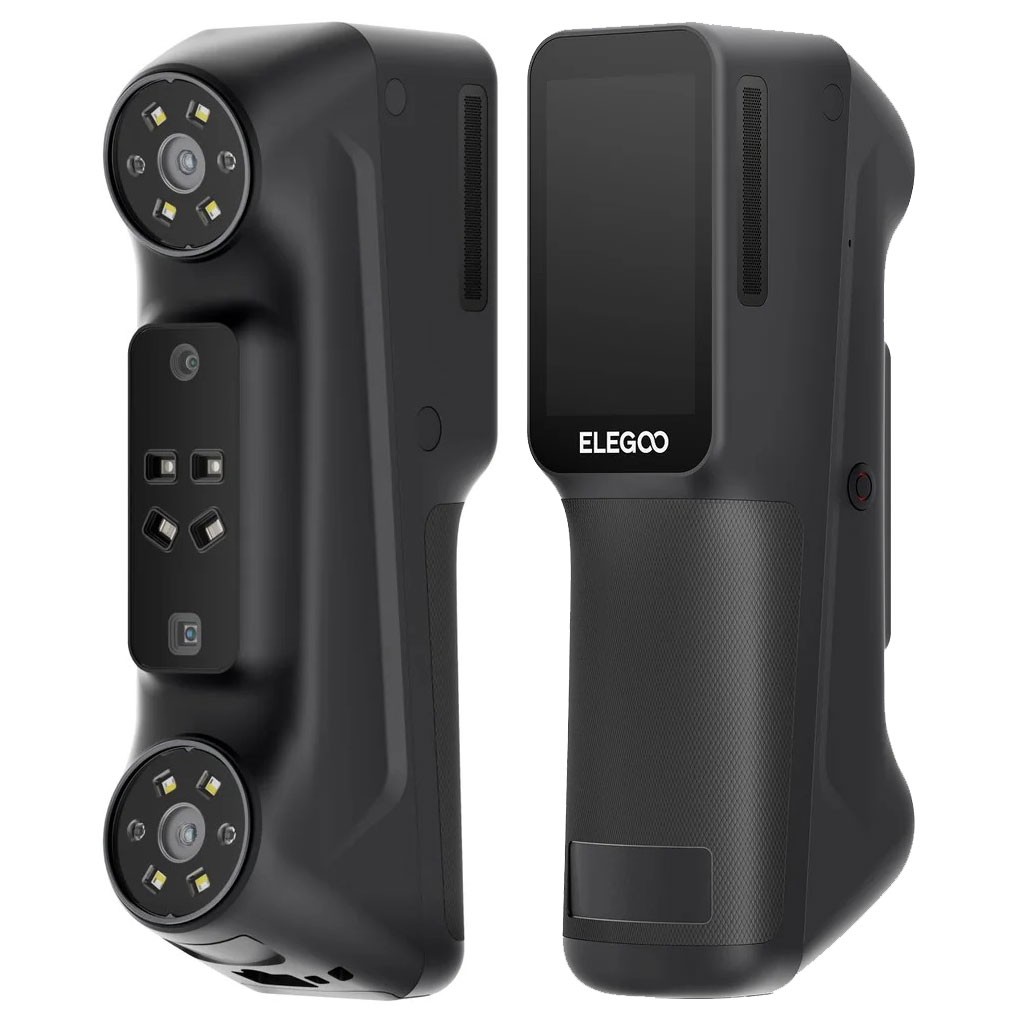

اسکنر سه بعدی ELEGOO M1 Ultra

ELEGOO M1 Ultra یک اسکنر سه‌بعدی حرفه‌ای، قابل حمل و چندحالته است که برای دیجیتال‌سازی دقیق قطعات بسیار کوچک تا اجسام و سازه‌های بزرگ طراحی شده است. ترکیب فناوری Blue Laser، نور ساختاریافته NIR، پردازش داخلی قدرتمند، اتصال بی‌سیم Wi-Fi 6، نمایشگر لمسی و الگوریتم‌های هوشمند پردازش سه‌بعدی باعث شده M1 Ultra بتواند مجموعه گسترده‌ای از کاربردهای مهندسی، طراحی صنعتی، مهندسی معکوس، کنترل ابعادی، اسکن قطعات خودرو، تجهیزات و ماشین‌آلات، آثار هنری و فرهنگی و حتی اسکن چهره و بدن را با یک دستگاه پوشش دهد.

M1 Ultra با دقت اندازه‌گیری تا 0.02 میلی‌متر و دقت حجمی تا 0.02 mm + 0.06 mm/m در حالت لیزر آبی، امکان ثبت جزئیات بسیار ظریف هندسی را فراهم می‌کند. این اسکنر برای اشیایی از ابعاد تنها 5 × 5 × 5 میلی‌متر تا پروژه‌هایی در ابعاد تقریبی 4000 × 4000 × 4000 میلی‌متر طراحی شده است؛ بنابراین می‌توان از آن برای ثبت هندسه یک قطعه کوچک مکانیکی تا اسکن تجهیزات صنعتی و اجسام بزرگ استفاده کرد.

پنج حالت اسکن برای کاربردهای مختلف

یکی از مهم‌ترین ویژگی‌های ELEGOO M1 Ultra بهره‌گیری از چند روش اسکن متفاوت در یک دستگاه است. کاربر می‌تواند بسته به ابعاد جسم، میزان جزئیات، شکل هندسی، شرایط سطح و محیط اسکن، مناسب‌ترین حالت را انتخاب کند.

در حالت 34-Line Blue Laser High-Speed Scanning، دستگاه از 34 خط لیزر آبی متقاطع استفاده می‌کند. این حالت برای اسکن سریع قطعات متوسط و بزرگ طراحی شده و نرخ اندازه‌گیری آن به 2,040,000 نقطه در ثانیه می‌رسد. دقت اسکن در این حالت تا 0.02 میلی‌متر و دقت حجمی تا 0.02 mm + 0.06 mm/m × L است.

برای قطعات کوچک‌تر و سطوحی که نیاز به ثبت جزئیات بیشتری دارند، حالت 7-Line Blue Laser Detailed Scanning در دسترس است. هفت خط لیزر آبی موازی امکان ثبت جزئیات ظریف‌تر را فراهم کرده و نرخ اندازه‌گیری این حالت تا 840,000 نقطه در ثانیه می‌رسد. دقت آن نیز تا 0.02 میلی‌متر است.

حالت Single-Line Blue Laser Deep-Hole Scanning از یک خط لیزر آبی استفاده می‌کند و برای اسکن حفره‌های عمیق، شیارها، کانال‌ها، لبه‌های داخلی و بخش‌هایی که دسترسی اپتیکی به آن‌ها دشوار است طراحی شده است. نرخ اندازه‌گیری این حالت تا 120,000 نقطه در ثانیه بوده و دقت آن نیز تا 0.02 میلی‌متر می‌رسد.

در کنار فناوری لیزر آبی، M1 Ultra به حالت NIR Infrared Structured Light مجهز شده است. در این حالت از نور ساختاریافته مادون قرمز استفاده می‌شود و نرخ اندازه‌گیری می‌تواند به 6,451,200 نقطه در ثانیه برسد. این حالت به‌خصوص برای اسکن چهره، بدن و اجسام بزرگ مناسب است و امکان اسکن بدون مارکر بر اساس هندسه و بافت سطح را فراهم می‌کند. دقت این حالت تا 0.05 میلی‌متر و دقت حجمی آن 0.05 mm + 0.1 mm/m است.

M1 Ultra همچنین قابلیت Marker-Free Blue Laser Scanning را ارائه می‌دهد؛ قابلیتی مناسب برای سطوح یا اشیایی که امکان نصب مارکر روی آن‌ها وجود ندارد. این ویژگی به‌خصوص برای آثار فرهنگی، قطعات حساس، اشیای هنری و سطوحی که نباید روی آن‌ها مارکر چسبانده شود کاربرد دارد.

دقت متروژی تا 0.02 میلی‌متر

ELEGOO برای دستیابی به دقت بالا، M1 Ultra را به سیستم اپتیکی صنعتی مجهز کرده است. لنز دستگاه از 7 المان تمام‌شیشه‌ای تشکیل شده که اعوجاج اپتیکی پایین و وضوح بالایی دارد و از هر دو فناوری لیزر آبی 450 نانومتری و NIR با طول موج 850 نانومتر پشتیبانی می‌کند.

خطوط لیزر آبی M1 Ultra می‌توانند به ضخامت تقریبی 0.1 میلی‌متر برسند. این خطوط بسیار باریک امکان ثبت لبه‌ها، انحناهای کوچک، شیارها و جزئیات هندسی ظریف را فراهم می‌کنند و برای قطعات پیچیده مهندسی و سطوح دارای جزئیات زیاد بسیار مناسب هستند.

در حالت NIR نیز سیستم High-Density Infrared Speckle تعداد زیادی ویژگی قابل رهگیری روی سطح ایجاد می‌کند. این فناوری به دستگاه کمک می‌کند حتی روی سطوح صاف یا کم‌بافت مانند فلز، پلاستیک و سرامیک، موقعیت خود را با پایداری بیشتری حفظ کند.

جبران دما و کالیبراسیون هوشمند

تغییرات دمای محیط می‌تواند روی دقت تجهیزات اپتیکی بسیار دقیق تأثیر بگذارد. M1 Ultra برای حفظ دقت در شرایط مختلف از دو الگوریتم هوشمند شامل Temperature Compensation و High-Precision Camera Calibration استفاده می‌کند.

این سیستم‌ها تغییرات حرارتی و اپتیکی را به‌صورت هوشمند اصلاح می‌کنند و امکان استفاده از دستگاه در محدوده دمایی 10- تا 40 درجه سانتی‌گراد را فراهم می‌سازند.

همچنین یک High-Precision Glass Calibration Board همراه دستگاه ارائه می‌شود تا کالیبراسیون دقیق سیستم اپتیکی انجام شود.

سرعت اسکن بالا تا 100 فریم بر ثانیه

در اتصال سیمی به کامپیوتر، سه حالت لیزری M1 Ultra در رزولوشن 1920 × 1200 می‌توانند تا 80 فریم بر ثانیه و در رزولوشن 1520 × 1200 تا 100 فریم بر ثانیه اسکن کنند.

در اتصال بی‌سیم، سرعت اسکن در این سه حالت تا 50 fps در رزولوشن 1920 × 1200 و تا 60 fps در رزولوشن 1520 × 1200 می‌رسد.

حالت NIR نیز چه در اتصال سیمی و چه در حالت بی‌سیم، از سرعت اسکن تا 30 فریم بر ثانیه پشتیبانی می‌کند.

این نرخ بالای ثبت داده باعث می‌شود حرکت دست هنگام اسکن کمتر باعث از دست رفتن Tracking شود و ثبت اجسام بزرگ یا سطوح پیچیده با سرعت بیشتری انجام گیرد.

دوربین‌های Global Shutter برای ثبت پایدار تصویر

M1 Ultra به دوربین‌های Global Shutter مجهز شده است. برخلاف سیستم‌های Rolling Shutter، تمام تصویر در یک لحظه ثبت می‌شود و در نتیجه هنگام حرکت سریع اسکنر، اعوجاج و Motion Blur کاهش پیدا می‌کند.

این موضوع به تولید Point Cloud تمیزتر، Tracking پایدارتر و مدل سه‌بعدی قابل اعتمادتر کمک می‌کند.

برای افزایش پایداری Tracking نیز دستگاه از 8 LED سفید/آبی و 4 LED مادون قرمز برای تشخیص بهتر مارکرها و ویژگی‌های سطح استفاده می‌کند. سیستم RGB Fill Light نیز شامل 8 LED سفید است.

اسکن از فاصله 160 تا 1200 میلی‌متر

محدوده فاصله کاری دستگاه بسته به روش اسکن متفاوت است. در حالت High-Speed با 34 خط لیزر و حالت Deep-Hole، فاصله کاری بین 200 تا 600 میلی‌متر است.

در حالت Detailed با 7 خط لیزر، فاصله کاری از 160 تا 400 میلی‌متر در نظر گرفته شده است.

حالت NIR وسیع‌ترین محدوده را ارائه می‌دهد و می‌توان از فاصله 170 تا 1200 میلی‌متر اسکن کرد. به همین دلیل کاربر می‌تواند برای ثبت جزئیات به جسم نزدیک شود یا هنگام اسکن اجسام بزرگ‌تر، فاصله بیشتری از سطح داشته باشد.

سطح پوشش وسیع در هر فریم

در حالت High-Speed و Deep-Hole، محدوده ثبت هر فریم در فاصله 200 میلی‌متری حدود 219 × 160 میلی‌متر، در فاصله 400 میلی‌متری 452 × 320 میلی‌متر و در فاصله 600 میلی‌متری تا 621 × 480 میلی‌متر است.

در حالت Detailed، سطح اسکن در فاصله 160 میلی‌متری 144 × 128 میلی‌متر، در فاصله 200 میلی‌متری 219 × 160 میلی‌متر و در فاصله 400 میلی‌متری 452 × 320 میلی‌متر است.

در حالت NIR، محدوده ثبت از 162 × 136 میلی‌متر در فاصله 170 میلی‌متری آغاز می‌شود و در فاصله 1000 میلی‌متری به 955 × 800 میلی‌متر و در فاصله 1200 میلی‌متری به حداکثر حدود 1121 × 960 میلی‌متر می‌رسد.

سطح پوشش وسیع‌تر باعث کاهش تعداد فریم‌های موردنیاز برای اسکن اجسام بزرگ شده و زمان انجام پروژه را کاهش می‌دهد.

رزولوشن سه‌بعدی بالا

رزولوشن سه‌بعدی در هر سه حالت لیزر آبی بین 0.05 تا 2 میلی‌متر قابل تنظیم است. در حالت NIR نیز رزولوشن بین 0.1 تا 2 میلی‌متر قرار دارد.

حداقل حجم قابل اسکن در حالت‌های لیزری 5 × 5 × 5 میلی‌متر است، در حالی که حداقل حجم توصیه‌شده برای حالت NIR برابر 150 × 150 × 150 میلی‌متر است.

در مجموع، M1 Ultra برای اسکن اشیایی از حدود 5³ mm³ تا 4000³ mm³ طراحی شده است.

اسکن مستقیم سطوح مشکی و فلزی

یکی از مشکلات متداول اسکنرهای سه‌بعدی، اسکن سطوح بسیار تیره، مشکی یا فلزی و بازتابنده است. در بسیاری از اسکنرها لازم است پیش از اسکن از اسپری مات‌کننده استفاده شود.

فناوری Blue Laser و الگوریتم‌های ELEGOO در M1 Ultra امکان اسکن بسیاری از سطوح مشکی و فلزی بدون استفاده از پودر یا اسپری اسکن را فراهم می‌کنند. در نتیجه مراحل اسپری کردن، خشک شدن و پاک‌سازی سطح حذف شده و سطح اصلی قطعه نیز دست‌نخورده باقی می‌ماند.

عملکرد قابل اعتماد در محیط‌های روشن و فضای باز

M1 Ultra تنها برای محیط کنترل‌شده آزمایشگاهی طراحی نشده است. سیستم اپتیکی و فیلترهای دستگاه امکان اسکن در شرایط نوری شدید را نیز فراهم می‌کنند.

حالت‌های 34-Line High-Speed و 7-Line Detailed می‌توانند در روشنایی محیطی تا حدود 110,000 lux کار کنند.

حالت Single-Line Deep-Hole برای محیط‌هایی با روشنایی تا حدود 100,000 lux طراحی شده است و حالت NIR با استفاده از NIR Filter می‌تواند در روشنایی محیطی تا 80,000 lux کار کند.

این قابلیت M1 Ultra را برای اندازه‌گیری و دیجیتال‌سازی تجهیزات در محل پروژه، کارگاه، محیط‌های صنعتی و بسیاری از پروژه‌های فضای باز مناسب می‌کند.

نمایشگر لمسی 3 اینچی؛ کنترل مستقیم روی اسکنر

روی بدنه ELEGOO M1 Ultra یک نمایشگر لمسی HD سه اینچی قرار گرفته است. کاربر می‌تواند وضعیت اسکن، فاصله مناسب از جسم و پارامترهای اصلی را مستقیماً روی اسکنر مشاهده کند و برخی تنظیمات را بدون مراجعه مداوم به کامپیوتر تغییر دهد.

این طراحی به‌خصوص در اسکن اجسام بزرگ که کاربر دائماً در حال حرکت اطراف قطعه است، تجربه کاربری بسیار بهتری ایجاد می‌کند.

پردازنده داخلی 8 هسته‌ای

M1 Ultra به یک پردازنده 8 هسته‌ای با فرکانس 2.0GHz مجهز شده است.

این پردازنده بخشی از وظایف مرتبط با دریافت داده، فشرده‌سازی و پردازش تصویر را مستقیماً روی اسکنر انجام می‌دهد و بخشی از بار پردازشی را از کامپیوتر برمی‌دارد. نتیجه این معماری، پاسخ‌گویی سریع‌تر دستگاه و تجربه اسکن روان‌تر است.

اسکن بی‌سیم با Wi-Fi 6

M1 Ultra از Wireless Scanning پشتیبانی کرده و به Wi-Fi 6 مجهز شده است. بنابراین کاربر برای بسیاری از پروژه‌ها مجبور نیست هنگام حرکت اطراف یک قطعه بزرگ، اسکنر را از طریق کابل به کامپیوتر متصل نگه دارد.

اتصال سریع و پایدار بی‌سیم، آزادی حرکت بیشتری برای بازرسی تجهیزات، قطعات خودرو، ماشین‌آلات و اجسام بزرگ ایجاد می‌کند.

برای ارتباط سیمی نیز رابط USB Type-C / USB 3.1 در نظر گرفته شده است.

باتری داخلی و امکان اسکن قابل حمل

ظرفیت باتری M1 Ultra با احتساب باتری پشتیبان 4800mAh است و دستگاه می‌تواند با یک بار شارژ تا حدود 1.5 ساعت به اسکن ادامه دهد.

زمان شارژ تقریبی برای رسیدن به 80 درصد حدود 1 ساعت و 30 دقیقه و برای رسیدن به شارژ کامل حدود 2 ساعت است. ورودی برق دستگاه نیز 5V / 3A است.

سیستم مدیریت هوشمند انرژی برای استفاده بهینه از باتری طراحی شده و یک Spare Battery نیز در مجموعه دستگاه ارائه می‌شود.

طراحی سبک و ارگونومیک

وزن M1 Ultra با باتری تنها حدود 511 گرم است و ابعاد بدنه آن 191 × 50 × 76 میلی‌متر است.

طراحی متعادل، گریپ ضدلغزش و سطح نرم بخش پشتی باعث می‌شود هنگام اسکن طولانی و حرکت مداوم اطراف قطعه، دستگاه راحت‌تر در دست قرار گیرد. وزن پایین آن نیز برای پروژه‌هایی که نیاز به اسکن دستی طولانی دارند اهمیت زیادی دارد.

ثبت مدل سه‌بعدی تمام‌رنگی

ELEGOO M1 Ultra علاوه بر هندسه، امکان Color Mapping را نیز فراهم می‌کند. سیستم 24-bit Full-Color Texture Mapping همراه با پردازش تصویر ISP می‌تواند رنگ، Texture و ظاهر سطح جسم را با هندسه سه‌بعدی هماهنگ کند.

در نتیجه مدل نهایی علاوه بر شکل هندسی، می‌تواند نمایی نزدیک‌تر به ظاهر واقعی جسم داشته باشد؛ قابلیتی که برای اسکن آثار هنری، اشیای فرهنگی، محصولات، مدل‌های انسانی و پروژه‌های Visualization بسیار مفید است.

روش‌های Tracking انعطاف‌پذیر

در حالت‌های لیزر آبی، دستگاه از روش‌های Marker، Global Marker و Marker-Free Tracking پشتیبانی می‌کند.

در حالت NIR نیز Tracking بر اساس Geometry و Texture انجام می‌شود و امکان اسکن بدون مارکر فراهم است.

وجود روش‌های مختلف Tracking به کاربر اجازه می‌دهد متناسب با نوع قطعه و سطح آن، مناسب‌ترین Workflow را انتخاب کند.

نرم‌افزار قدرتمند با Workflow ساده‌تر

ELEGOO M1 Ultra تنها به سخت‌افزار قدرتمند متکی نیست و مجموعه‌ای از ابزارهای نرم‌افزاری برای ساده‌تر کردن فرآیند اسکن تا تولید Mesh نهایی ارائه می‌دهد.

سیستم Guided Setup با راهنمای مرحله‌به‌مرحله، انیمیشن سه‌بعدی کالیبراسیون و Help Center داخلی، راه‌اندازی و یادگیری دستگاه را ساده‌تر می‌کند.

قابلیت Stable Target Tracking به حفظ موقعیت اسکن هنگام حرکت سریع اسکنر یا تغییر زیاد زاویه کمک می‌کند.

سیستم Automatic Exposure نیز شرایط نور، بازتاب سطح و نوع متریال را بررسی کرده و تنظیمات Exposure را به‌صورت خودکار تغییر می‌دهد تا بدون تنظیم دستی مداوم، داده مناسب‌تری ثبت شود.

پردازش مدل تنها با یک کلیک

قابلیت One Click Processing بخش بزرگی از مراحل پردازش داده را به‌صورت خودکار انجام می‌دهد. این فرآیند می‌تواند شامل Point Cloud Denoising، Fusion، Mesh Repair، Hole Filling و Surface Smoothing باشد.

سیستم Smart Mesh Repair نیز تلاش می‌کند جزئیات ظریف سطوح پیچیده را حفظ کرده و در عین حال بخش‌های صاف را تمیز نگه دارد. قابلیت‌هایی مانند Automatic Hole Filling، Adaptive Mesh Density و Surface Smoothing فرآیند آماده‌سازی مدل را سریع‌تر می‌کنند.

ترکیب چند اسکن در یک مدل

برای اجسام پیچیده همیشه امکان ثبت همه قسمت‌ها در یک مرحله وجود ندارد. قابلیت Multi-Scan Alignment اجازه می‌دهد قسمت‌های مختلف جسم به‌صورت جداگانه اسکن شده و سپس از طریق Alignment خودکار یا دستی در یک مدل واحد ترکیب شوند.

به این ترتیب می‌توان قسمت‌های دشوار، پشت قطعه یا مناطقی با دسترسی محدود را جداگانه ثبت و سپس به Scan اصلی اضافه کرد.

ایمنی لیزر

سه حالت مبتنی بر Blue Laser دارای استاندارد Class II (Eye-Safe) هستند.

سیستم NIR نیز در کلاس Class I (Eye-Safe) قرار می‌گیرد و برای کاربردهایی مانند اسکن چهره و بدن طراحی شده است.

فرمت‌های خروجی

مدل‌های ایجادشده توسط ELEGOO M1 Ultra را می‌توان در فرمت‌های پرکاربرد:

STL، OBJ، PLY و ASC

خروجی گرفت. به همین دلیل داده‌های دستگاه را می‌توان وارد بسیاری از نرم‌افزارهای CAD، Reverse Engineering، Inspection، 3D Printing و 3D Modeling کرد.

سیستم پیشنهادی برای Windows

برای دستیابی به بهترین عملکرد در Windows، استفاده از Windows 10 یا Windows 11 نسخه 64-bit توصیه می‌شود.

پردازنده پیشنهادی Intel Core i7 نسل 13 یا بالاتر، کارت گرافیک اختصاصی NVIDIA GeForce RTX 4060 یا بالاتر با حداقل 8GB VRAM و حداقل 32GB RAM است.

سیستم پیشنهادی برای macOS

برای سیستم‌های Apple، macOS 14 یا بالاتر توصیه می‌شود.

سیستم پیشنهادی دارای پردازنده Apple M4 یا بالاتر و حداقل 32GB RAM است.

حداقل سیستم موردنیاز Windows

حداقل سیستم قابل استفاده شامل Windows 10/11 نسخه 64-bit، پردازنده Intel Core i7 نسل هفتم، کارت گرافیک اختصاصی NVIDIA با حداقل 6GB VRAM و 16GB RAM است.

حداقل سیستم موردنیاز macOS

برای macOS حداقل macOS 14 یا بالاتر، پردازنده Apple M2 و 16GB RAM موردنیاز است.

شرایط محیطی و استانداردها

دمای کاری ELEGOO M1 Ultra از 10- تا 40 درجه سانتی‌گراد و رطوبت محیطی قابل قبول آن 10 تا 90 درصد RH است.

این دستگاه دارای مجموعه‌ای از گواهی‌ها و استانداردهای بین‌المللی شامل:

CE، RoHS، REACH، WEEE، PPWR، FDA، FCC، UL، IC، RCM، KC و TELEC

است.

محتویات جعبه ELEGOO M1 Ultra

داخل بسته محصول علاوه بر M1 Ultra 3D Scanner، یک کابل USB 3.0 Data & Power Cable به طول 2 متر، صفحه کالیبراسیون شیشه‌ای با دقت بالا، مارکرهای انعکاسی شامل 10 عدد مارکر D6mm و 10 عدد مارکر D3mm، فیلتر NIR، باتری یدکی، سه‌پایه، بند نگهدارنده و پارچه تمیزکننده قرار گرفته است.

ELEGOO M1 Ultra؛ یک اسکنر برای پروژه‌های کوچک تا صنعتی

ELEGOO M1 Ultra ترکیبی از دقت متروژی، سرعت بالا، پنج روش اسکن، فناوری Blue Laser و NIR، اسکن بی‌سیم، نمایشگر لمسی، پردازنده داخلی و نرم‌افزار هوشمند را در یک دستگاه قابل حمل ارائه می‌دهد. توانایی اسکن از قطعات بسیار کوچک 5 میلی‌متری تا اجسام چندمتری، دقت تا 0.02 میلی‌متر، نرخ ثبت اطلاعات تا 6,451,200 نقطه در ثانیه، سرعت تا 100fps و قابلیت کار در روشنایی محیطی تا 110,000 lux باعث می‌شود M1 Ultra بتواند طیف بسیار وسیعی از پروژه‌های حرفه‌ای را پوشش دهد.

قابلیت اسکن سطوح مشکی و فلزی بدون نیاز به اسپری، ثبت Texture تمام‌رنگی، Deep-Hole Scanning، اسکن بدون مارکر، Multi-Scan Alignment، جبران حرارتی، کالیبراسیون دقیق و پردازش خودکار Point Cloud و Mesh نیز این دستگاه را به راهکاری کامل برای مهندسی معکوس، طراحی و توسعه محصول، کنترل ابعادی، دیجیتال‌سازی قطعات، بازرسی تجهیزات، صنعت خودرو، تولید، چاپ سه‌بعدی، ثبت آثار فرهنگی و اسکن چهره و بدن تبدیل می‌کند.

ELEGOO M1 Ultra برای کاربرانی ساخته شده است که به یک اسکنر سه‌بعدی قابل حمل نیاز دارند اما نمی‌خواهند بین سرعت، دقت، انعطاف‌پذیری و قابلیت اسکن اجسام با ابعاد متفاوت یکی را انتخاب کنند.
